Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD.
Thuis ProductenHydraulische Snel verbindt Koppelingen

SS 316 Koppelingen van de Roestvrij staal de Snelle Versie Draad van de 1 Duim de Kleine Grootte NPTF

China Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. certificaten
Professioneel bedrijf met de aardige dienst en hoog - kwaliteit en hoge reputatie. Dank u!

—— Zandig

Ik ben online Chatten Nu

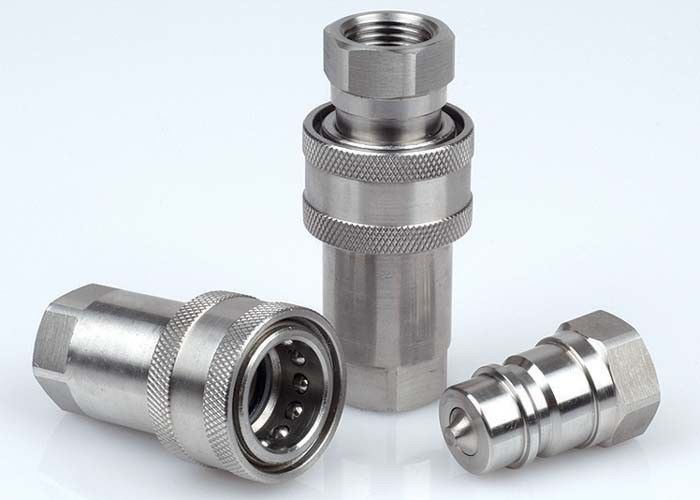

SS 316 Koppelingen van de Roestvrij staal de Snelle Versie Draad van de 1 Duim de Kleine Grootte NPTF

SS 316 Stainless Steel Quick Release Couplings 1 Inch Small Size NPTF Thread
SS 316 Stainless Steel Quick Release Couplings 1 Inch Small Size NPTF Thread

Grote Afbeelding :  SS 316 Koppelingen van de Roestvrij staal de Snelle Versie Draad van de 1 Duim de Kleine Grootte NPTF

Productdetails:
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-S1SS
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: Overeen te komen
Prijs: negotiable
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Gedetailleerde productomschrijving
Norm: ISO 7241-1 reeks „A“, schotelklep Wp: Werkdruk aan 5.000 psi (345 bar)
Materiaal: Koolstofstaal Grootte: 1/4 ' - 2 '
Draad: BSPP, BSPT, NPT, NPTF, SAE Verbinding: Sluitenballen
Hoog licht:

de hydraulische lijn verbindt snel

,

hydraulische snelle versiekoppeling

Lsq-S1SS Hydraulische Koppelingen in ISO A, Roestvrij staal SS316



Descripton:

LSQ-S1-SS DICHTE TYPE HYDRAULISCHE SNELLE KOPPELING (ROESTVRIJ STAAL 316)
Toepassingen: De Reeks lsq-S1-SS brengt aan de industrie een bewezen ontwerp voor gebruik op bouwmateriaal, bosbouwmateriaal, landbouwmachines, oliehulpmiddelen, de staalfabriekmachines van het Oliemateriaal, en andere veeleisende hydraulische toepassingen.

Specificaties:

Lichaamsgrootte (binnen) 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
Geschatte Druk (psi) 2000 2000 1500 1500 1000 1000 1000 1000
Geschatte Stroom (GPM) 3 6 12 28 50 88 220 240
Temperatuurwaaier (normverbindingen) -20℃to aan +180℃
Standaardverbindingsmateriaal VITON



Lsq-S1-SS de Reekskoppelingen komen voor:
1. Beschikbare schotelkleppen om ontkoppelde lekkage te verhinderen.
2. Schotelkleppen open wanneer automatisch gekoppeld, binnen geschatte werkdruk, om de stroom expeditely te houden.
3. Samen houdt het betrouwbare bal-sluitend mechanisme de het koppelen helften.
4. De contactdoos en de stop zijn precisie van stevige barvoorraad die machinaal wordt bewerkt.
5. Lsq-S1-SS de reeks is met de norm van ISO 7241-a in overeenstemming.
6. Compatibel systeem met PARKER 6600 Reeksen, SNELLERE ANV-Reeks, AEROQUIP 5600 Reeksen en HANSEN Ha 15000 Reeksen.

Prestaties: Testvloeistof: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.
SS 316 Koppelingen van de Roestvrij staal de Snelle Versie Draad van de 1 Duim de Kleine Grootte NPTF 0
Lsq-S1-SS Reeks (1/4“, 3/8“, 1/2“, 3/4“, 1“) Reeks lsq-S1-SS (11/4“, 11/2“, 2“)

Contactdoos
SS 316 Koppelingen van de Roestvrij staal de Snelle Versie Draad van de 1 Duim de Kleine Grootte NPTF 1

ISO PARTNO. LS ¢D HEX1 A T
6.3 Lsq-S1-ss-02SF 50 26 19 13 G1/4 NPT1/4
10 Lsq-S1-ss-03SF 56 31.5 22 14 G3/8 NPT3/8
12.5 Lsq-S1-ss-04SF 66 38.5 27 16 G1/2 NPT1/2
20 Lsq-S1-ss-06SF 80 48 34 18 G3/4 NPT3/4
25 Lsq-S1-ss-08SF 94 56 41 21 G1 NPT1
31.5 Lsq-S1-ss-10SF 117 69.5 50 25 G1-1/4 NPT1-1/4
40 Lsq-S1-ss-12SF 133 84 60 27 G1-1/2 NPT1-1/2
50 Lsq-S1-ss-16SF 165 99 75 26 G2 NPT2



Stop
SS 316 Koppelingen van de Roestvrij staal de Snelle Versie Draad van de 1 Duim de Kleine Grootte NPTF 2

ISO PARTNO. L.P. D C HEX2 A T
6.3 Lsq-S1-ss-02PF 35.5 11.8 15 19 13 G1/4 NPT1/4
10 Lsq-S1-ss-03PF 36.5 17.3 21.4 22 14 G3/8 NPT3/8
12.5 Lsq-S1-ss-04PF 43.5 20.5 27 27 16 G1/2 NPT1/2
20 Lsq-S1-ss-06PF 57 29 28 35 18 G3/4 NPT3/4
25 Lsq-S1-ss-08PF 59.5 34.3 36 41 21 G1 NPT1
31.5 Lsq-S1-ss-10PF 75 45 46 50 25 G1-1/4 NPT1-1/4
40 Lsq-S1-ss-12PF 83.5 55 52 60 27 G1-1/2 NPT1-1/2
50 Lsq-S1-ss-16PF 105 65 64 75 26 G2 NPT2

Koppelingsmontage
SS 316 Koppelingen van de Roestvrij staal de Snelle Versie Draad van de 1 Duim de Kleine Grootte NPTF 3

ISO PARTNO. L ¢D HEX1 HEX2 T
6.3 Lsq-S1-ss-02 71 26 19 19 G1/4 NPT1/4
10 Lsq-S1-ss-03 75 31.5 22 22 G3/8 NPT3/8
12.5 Lsq-S1-ss-04 88 38.5 27 27 G1/2 NPT1/2
20 Lsq-S1-ss-06 110 48 34 35 G3/4 NPT3/4
25 Lsq-S1-ss-08 119.5 56 41 41 G1 NPT1
31.5 Lsq-S1-ss-10 150 69.5 50 50 G1-1/4 NPT1-1/4
40 Lsq-S1-ss-12 167.5 84 60 60 G1-1/2 NPT1-1/2
50 Lsq-S1-ss-16 210.5 99 75 75

G2 NPT2
