Van het de Koppelingssluiten van de 1/2 Duim Hydraulische Snelle Versie de Ballenverbinding in Koolstofstaal

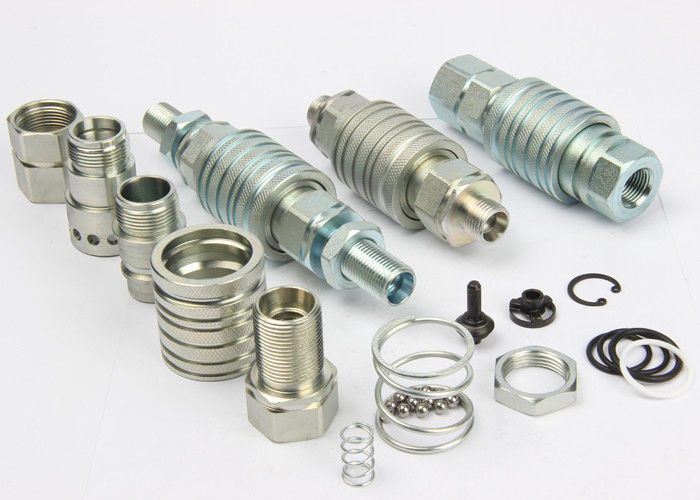

1/2 Inch Hydraulic Quick Release Coupling Locking Balls Connection In Carbon Steel
1/2 Inch Hydraulic Quick Release Coupling Locking Balls Connection In Carbon Steel

Grote Afbeelding :  Van het de Koppelingssluiten van de 1/2 Duim Hydraulische Snelle Versie de Ballenverbinding in Koolstofstaal

Productdetails:
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-s5/lsq-S5C
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: Overeen te komen
Prijs: negotiable
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Gedetailleerde productomschrijving
Norm: ISO 5675 reeksen, schotelklep Wp: Werkdruk aan 3.000 psi (207 bar)
Materiaal: Koolstofstaal Grootte: 1/2“
Draad: BSPP, BSPT, NPT, NPTF, SAE Verbinding: Sluitenballen
Hoog licht:

Hydraulische snelkoppeling van 1/2 inch

,

Serie A hydraulische snelkoppeling

,

Vergrendeling van kogels Hydraulische koppeling

Lsq-s5/lsq-S5C (Waterdicht schot), ISO5675, Balans/Afgescheiden Kokertype Hydraulische Snelle Koppelingen



Descripton:

Toepassingen: „Lsq-S5/LSQS5C“ is een bal of schotelklep vrouwelijke koppeling met een paneel die dubbelwerkende koker opzetten die verbinding en scheidingsverrichting met een balansactie toestaat die als a dienst doet
afgescheiden functie. Zij worden hoofdzakelijk gebruikt in landbouwtrekkertoepassingen waar de afgescheiden functie wordt verzocht om breuk van de hydraulische verbindingen tijdens onbedoelde scheiding te vermijden.
Het is beschikbaar in grootte 1/2 voor uitwisselbaarheid in het overeenstemmen van ISO 7241-1 reeks „A“.


Toepassingen:

• Hydraulische Laders
• Rand hydraulische kringen
• Voer afgescheiden uit
• Hydraulische hulpmiddelen

Specificaties:



Lichaamsgrootte (binnen) 1/2
Geschatte Druk (psi) 3000
Geschatte Stroom (GPM) 12
Temperatuurwaaier (normverbindingen) -20℃ aan +120℃
Standaardverbindingsmateriaal NBR



Lsq-S5 en lsq-S5C de Reekskoppelingen komen voor:
1. De dubbelwerkende overhandigde koker voor één duw-aan-verbindt verrichting wanneer de koppeling opgezette klem of waterdicht schot is.
2. Beschikbare schotelkleppen om ontkoppelde lekkage te verhinderen.
3. Schotelkleppen open wanneer automatisch gekoppeld, binnen geschatte werkdruk, om de stroom expeditely te houden.
4. De kritieke delen worden vaste vorm gegeven voor duurzaamheid.
5. Samen houdt het betrouwbare bal-sluitend mechanisme de het koppelen helften.
6. De contactdoos en de stop zijn precisie van stevige barvoorraad die machinaal wordt bewerkt.
7. Lsq-S5 de reeks is met de norm van ISO5675 in overeenstemming.

8. Compatibel systeem met PAPKER 4250 Reeksen, SNELLERE Reeks cpv-CNV.

Prestaties: Testvloeistof: Olie-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Van het de Koppelingssluiten van de 1/2 Duim Hydraulische Snelle Versie de Ballenverbinding in Koolstofstaal 0
Lsq-S5 Reeks (1/2“)

Contactdoos
Van het de Koppelingssluiten van de 1/2 Duim Hydraulische Snelle Versie de Ballenverbinding in Koolstofstaal 1

ISO PARTNO. LS ¢D HEX1 T
12.5 Lsq-s5-04SF3/8 66 38 27 3/8BSP NPT3/8
12.5 Lsq-s5-04SF1/2 66 38 27 1/2BSP NPT1/2
12.5 Lsq-s5-04SF3/4 69 38 34 3/4BSP NPT3/4
12.5 Lsq-s5-04SFM14 66 38 27 M14*1.5
12.5 Lsq-s5-04SFM16 66 38 27 M16*1.5
12.5 Lsq-s5-04SFM18 66 38 27 M18*1.5
12.5 Lsq-s5-04SFM22 66 38 27 M22*1.5

Stop
Van het de Koppelingssluiten van de 1/2 Duim Hydraulische Snelle Versie de Ballenverbinding in Koolstofstaal 2

ISO PARTNO. L.P. D C HEX2 T
12.5 Lsq-s5-04PF3/8 61.5 20.5 27 27 3/8BSP NPT3/8
12.5 Lsq-s5-04PF1/2 44 20.5 27 27 1/2BSP NPT1/2
12.5 Lsq-s5-04PF3/4 64.5 20.5 34 34 3/4BSP NPT3/4
12.5 Lsq-s5-04PFM14 61.5 20.5 27 27 M14*1.5
12.5 Lsq-s5-04PFM16 61.5 20.5 27 27 M16*1.5
12.5 Lsq-s5-04PFM18 61.5 20.5 27 27 M18*1.5
12.5 Lsq-s5-04PFM22 44 20.5 27 27 M22*1.5

Gekoppeld
Van het de Koppelingssluiten van de 1/2 Duim Hydraulische Snelle Versie de Ballenverbinding in Koolstofstaal 3

ISO PARTNO. L ¢D HEX1 HEX2 T
12.5 Lsq-s5-04F3/8 105.5 38 27 27 3/8BSP NPT3/8
12.5 Lsq-s5-04F1/2 105.5 38 27 27 1/2BSP NPT1/2
12.5 Lsq-s5-04F3/4 105.5 38 34 34 3/4BSP NPT3/4
12.5 Lsq-s5-04FM14 105.5 38 27 27 M14*1.5
12.5 Lsq-s5-04FM16 105.5 38 27 27 M16*1.5
12.5 Lsq-s5-04FM18 105.5 38 27 27 M18*1.5
12.5 Lsq-s5-04FM22 105.5 38 27 27 M22*1.5


|--Lsq-S5 Contactdoos--|
Van het de Koppelingssluiten van de 1/2 Duim Hydraulische Snelle Versie de Ballenverbinding in Koolstofstaal 4

ISO PARTNO. LS ¢D HEX1 A T
12.5 Lsq-s5-04SM8L 73.5 38 27 12 M14*1.5
12.5 Lsq-s5-04SM10L 73.5 38 27 12 M16*1.5
12.5 Lsq-s5-04SM12L 73.5 38 27 12 M18*1.5
12.5 Lsq-s5-04SM15L 75.5 38 27 14 M22*1.5
12.5 Lsq-s5-04SM18L 75.5 38 27 14 M26*1.5
12.5 Lsq-s5-04SM10S 73.5 38 27 12 M18*1.5
12.5 Lsq-s5-04SM12S 73.5 38 27 12 M20*1.5
12.5 Lsq-s5-04SM14S 75.5 38 27 14 M22*1.5
12.5 Lsq-s5-04SM16S 75.5 38 27 14 M24*1.5
12.5 Lsq-s5-04SM20S 77.5 38 30 16 M30*2

|--Lsq-S5 Stop--|
Van het de Koppelingssluiten van de 1/2 Duim Hydraulische Snelle Versie de Ballenverbinding in Koolstofstaal 5

ISO PARTNO. L.P. D C HEX1 A T
12.5 Lsq-s5-04PM8L 58.5 20.5 27 27 12 M14*1.5
12.5 Lsq-s5-04PM10L 58.5 20.5 27 27 12 M16*1.5
12.5 Lsq-s5-04PM12L 58.5 20.5 27 27 12 M18*1.5
12.5 Lsq-s5-04PM15L 60.5 20.5 27 27 14 M22*1.5
12.5 Lsq-s5-04PM18L 60.5 20.5 27 27 14 M26*1.5
12.5 Lsq-s5-04PM10S 58.5 20.5 27 27 12 M18*1.5
12.5 Lsq-s5-04PM12S 58.5 20.5 27 27 12 M20*1.5
12.5 Lsq-s5-04PM14S 60.5 20.5 27 27 14 M22*1.5
12.5 Lsq-s5-04PM16S 60.5 20.5 27 27 14 M24*1.5
12.5 Lsq-s5-04PM20S 62.5 20.5 27 30 16 M30*2


|--Lsq-S5 Gekoppeld--|
Van het de Koppelingssluiten van de 1/2 Duim Hydraulische Snelle Versie de Ballenverbinding in Koolstofstaal 6

ISO PARTNO. L D HEX1 HEX2 T
12.5 Lsq-s5-04-8L 109.5 38 27 27 M14*1.5
12.5 Lsq-s5-04-10L 109.5 38 27 27 M16*1.5
12.5 Lsq-s5-04-12L 109.5 38 27 27 M18*1.5
12.5 Lsq-s5-04-15L 113.5 38 27 27 M22*1.5
12.5 Lsq-s5-04-18L 113.5 38 27 27 M26*1.5
12.5 Lsq-s5-04-10S 109.5 38 27 27 M18*1.5
12.5 Lsq-s5-04-12S 109.5 38 27 27 M20*1.5
12.5 Lsq-s5-04-14S 113.5 38 27 27 M22*1.5
12.5 Lsq-s5-04-16S 113.5 38 27 27 M24*1.5
12.5 Lsq-s5-04-JAREN '20 115.5 38 30 30 M30*2



|--Lsq-S5C Contactdoos--|
Van het de Koppelingssluiten van de 1/2 Duim Hydraulische Snelle Versie de Ballenverbinding in Koolstofstaal 7

ISO PARTNO. LS ¢D HEX1 HEX2 T
12.5 Lsq-s5c-04SM8L 87 38 27 19 M14*1.5
12.5 Lsq-s5c-04SM10L 87 38 27 24 M16*1.5
12.5 Lsq-s5c-04SM12L 87 38 27 24 M18*1.5
12.5 Lsq-s5c-04SM15L 89 38 27 27 M22*1.5
12.5 Lsq-s5c-04SM18L 89 38 27 30 M26*1.5
12.5 Lsq-s5c-04SM10S 87 38 27 24 M18*1.5
12.5 Lsq-s5c-04SM12S 87 38 27 27 M20*1.5
12.5 Lsq-s5c-04SM14S 89 38 27 27 M22*1.5
12.5 Lsq-s5c-04SM16S 89 38 27 30 M24*1.5
12.5 Lsq-s5c-04SM20S 96 38 30 36 M30*2





|--Lsq-S5C Stop--|
Van het de Koppelingssluiten van de 1/2 Duim Hydraulische Snelle Versie de Ballenverbinding in Koolstofstaal 8

ISO PARTNO. L.P. D C HEX1 HEX3 T
12.5 Lsq-s5c-04PM8L 72 20.5 27 19 27 M14*1.5
12.5 Lsq-s5c-04PM10L 72 20.5 27 24 27 M16*1.5
12.5 Lsq-s5c-04PM12L 72 20.5 27 24 27 M18*1.5
12.5 Lsq-s5c-04PM15L 74 20.5 27 27 27 M22*1.5
12.5 Lsq-s5c-04PM18L 74 20.5 27 30 27 M26*1.5
12.5 Lsq-s5c-04PM10S 72 20.5 27 24 27 M18*1.5
12.5 Lsq-s5c-04PM12S 72 20.5 27 27 27 M20*1.5
12.5 Lsq-s5c-04PM14S 74 20.5 27 27 27 M22*1.5
12.5 Lsq-s5c-04PM16S 74 20.5 27 30 27 M24*1.5
12.5 Lsq-s5c-04PM20S 81 20.5 27 36 30 M30*2



|--Lsq-S5C Koppelingsmontage--|
Van het de Koppelingssluiten van de 1/2 Duim Hydraulische Snelle Versie de Ballenverbinding in Koolstofstaal 9

ISO ARTIKELNUMMER. L ¢D HEX1 HEX2 HEX3 T
12.5 Lsq-s5c-04-8L 137.5 38 27 19 27 M14*1.5
12.5 Lsq-s5c-04-10L 137.5 38 27 24 27 M16*1.5
12.5 Lsq-s5c-04-12L 137.5 38 27 24 27 M18*1.5
12.5 Lsq-s5c-04-15L 143.5 38 27 27 27 M22*1.5
12.5 Lsq-s5c-04-18L 143.5 38 27 30 27 M26*1.5
12.5 Lsq-s5c-04-10S 137.5 38 27 24 27 M18*1.5
12.5 Lsq-s5c-04-12S 137.5 38 27 27 27 M20*1.5
12.5 Lsq-s5c-04-14S 137.5 38 27 27 27 M22*1.5
12.5 Lsq-s5c-04-16S 143.5 38 27 30 27 M24*1.5
12.5 Lsq-s5c-04-JAREN '20 145.5 38 30 36 30

M30*2
