Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Norm: | Compatibel systeem met cuplareeks van NITTO HSP, schotelklep | Wp: | Werkdruk aan 5.000 psi (345 bar) |
---|---|---|---|
Materiaal: | Koolstofstaal | Grootte: | 1/4 ' - 1 ' |
Draad: | BSPP, BSPT, NPT, NPTF, SAE | Verbinding: | Sluitenballen |
Hoog licht: | Lsq-S7 Hydraulische Snel verbindt Koppelingen,1 ' hydraulische Snelle Versie Hydraulische Schakelaars,1/4“ Snelle Versie Hydraulische Schakelaars |
Cuplatype van lsq-S7 Nitto HSP, Hydraulische Koppelingen in Koolstofstaal, Chrome Drie
Descripton:

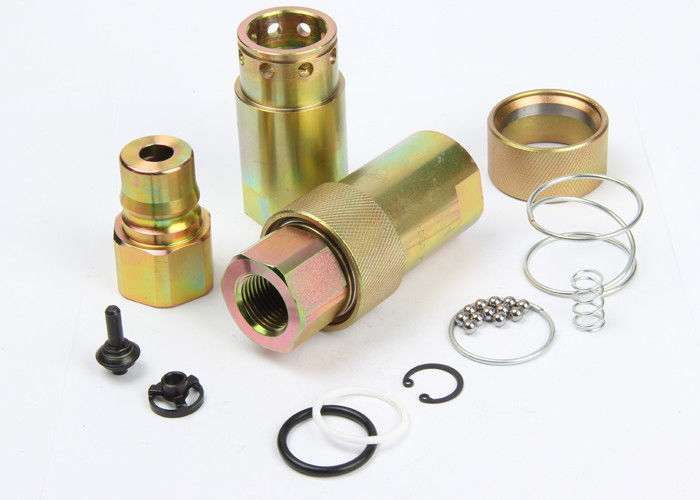

Lsq-S7 sluit type hydraulische snelle koppeling (staal)
Toepassingen: De Reeksen lsq-S7 brengen aan de industrie een bewezen ontwerp voor gebruik op bouwmateriaal, bosbouwmateriaal, landbouwmachines, oliehulpmiddelen, staalfabriekmachines, en andere veeleisende hydraulische toepassingen.
Specificaties
Lichaamsgrootte (binnen) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Geschatte Druk (psi) | 5000 | 4000 | 4000 | 3000 | 3000 |
Geschatte Stroom (GPM) | 3 | 6 | 12 | 28 | 50 |
Temperatuurwaaier (normverbindingen) | -20℃ aan +100℃ | ||||
Standaardverbindingsmateriaal | NBR |
Lsq-S7 de Reekskoppelingen komen voor:
Compatibel systeem met de koppelingsreeks van NITTO HSP.
Prestaties: Testvloeistof: Olie-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Lsq-S7 reeks (1/4“, 3/8“, 1/2“, 3/4“, 1“)
Contactdoos
PARTNO. | LS | ¢D | HEX1 | A | T |
Lsq-s7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1/4 NPT1/4 |
Lsq-s7-03SF | 60.4 | 33 | 23 | 14 | G3/8 NPT3/8 |
Lsq-s7-04SF | 72 | 43.5 | 35 | 18 | G1/2 NPT1/2 |
Lsq-s7-06SF | 72 | 43.5 | 35 | 18 | G3/4 NPT3/4 |
Lsq-s7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
Stop
PARTNO. | L.P. | C | HEX2 | A | T |
Lsq-s7-02PF | 36 | 17.5 | 19 | 12 | G1/4 NPT1/4 |
Lsq-s7-03PF | 38 | 22.5 | 23 | 13 | G3/8 NPT3/8 |
Lsq-s7-04PF | 50 | 27.5 | 32 | 16 | G1/2 NPT1/2 |
Lsq-s7-06PF | 50 | 27.5 | 32 | 18 | G3/4 NPT3/4 |
Lsq-s7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Koppelingsmontage
PARTNO. | L | ¢D | HEX1 | HEX2 | T |
Lsq-s7-02 | 72.5 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
Lsq-s7-03 | 76.5 | 33 | 23 | 23 | G3/8 NPT3/8 |
Lsq-s7-04 | 95 | 43.5 | 35 | 32 | G1/2 NPT1/2 |
Lsq-s7-06 | 95 | 43.5 | 35 | 32 | G3/4 NPT3/4 |
Lsq-s7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
