Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-RD
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten
Levertijd: binnen 30 dagen of vanaf de eis van klanten
Levering vermogen: 50.000 PCs/dag, die de capaciteit van de assemblageworkshop overeenstemmen
Standaard: |
Compatibel met NITTO TSP-serie |
Wp: |
Werkdruk tot 1000 psi (69 bar) |
Materiaal: |
Messing of SS304 |
Grootte: |
1/8“ - 1/2“ |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Standaard: |
Compatibel met NITTO TSP-serie |
Wp: |
Werkdruk tot 1000 psi (69 bar) |
Materiaal: |
Messing of SS304 |
Grootte: |
1/8“ - 1/2“ |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |

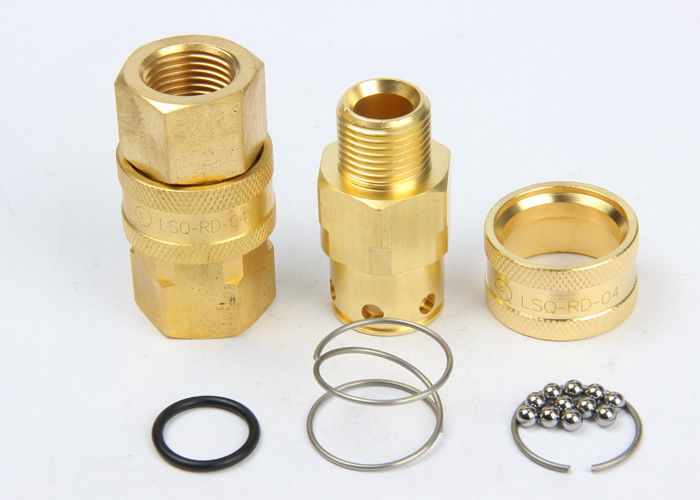

Lsq-RD, Hoge Stroom, Valveless-Structuur, Uitwisseling met NITTO-TSP, Hydraulische Koppelingen in Messing of SS304
Descripton:
Specificaties:
| Lichaamsgrootte (binnen) | 1/8 | 1/4 | 3/8 | 1/2 |
| Rate Pressure (psi) | ||||
| Messing Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Geschatte Stroom (GPM) | 3 | 6 | 12 | 12 |
| Temperatuurwaaier (normverbindingen) | -20℃ aan +120℃ | |||
Lsq-RD Eigenschappen:
1. Vlot, open droeg zonder klep in één van beide minimale de drukdaling van de helftaanbiedingen en staat het gemakkelijke clesning in toepassingen toe waar dezelfde lijnen voor meer dan één media worden gebruikt.
2. Lsq-RD de koppelingen en de uitsteeksels worden van stevige barvoorraad machinaal bewerkt die de kwaliteitskoppeling verstrekken die duurzaam is.
3. Lsq-RD de uitsteeksels zijn beschikbaar in messing en roestvrij staal 304 als standaardproductmaterialen.
4. Lsq-RD de uitsteeksels zijn beschikbaar in 304 roestvrij staal, messing.
5. Lsq-RD is een „uitwisselings“ koppeling omdat dimensioneel en functioneel kan met gelijkaardige die koppelingen uitwisselen door andere vervaardiging worden gemaakt.
6. Compatibel systeem met NITTO-TSP Reeks.
Prestaties: Testvloeistof: Olie-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa
Lsq-RD reeks (1/8“, 1/4“, 3/8“, 1/2“) Contactdoos
| ARTIKELNUMMER. | LS | ¢D | HEX1 | A | T |
| Lsq-rd-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| Lsq-rd-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| Lsq-rd-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| Lsq-rd-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| Lsq-rd-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| Lsq-rd-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| ARTIKELNUMMER. | LS | ¢D | HEX1 | A | T |
| Lsq-rd-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| Lsq-rd-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| Lsq-rd-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| Lsq-rd-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| Lsq-rd-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| Lsq-rd-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
Stop
| ARTIKELNUMMER. | L.P. | C | HEX2 | A | T |
| Lsq-rd-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| Lsq-rd-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| Lsq-rd-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| Lsq-rd-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| Lsq-rd-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| Lsq-rd-08PF | 61 | 36 | 41 | 22 | ZG1 |
| ARTIKELNUMMER. | L.P. | C | HEX1 | A | T |
| Lsq-rd-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| Lsq-rd-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| Lsq-rd-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| Lsq-rd-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| Lsq-rd-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| Lsq-rd-08PM | 73 | 36 | 41 | 22 | ZG1 |
