Norm: | Compatibel systeem met SNELLERE VVS-reeks, gesloten draad | Wp: | Werkdruk aan 10.000 psi (700 bar) |
---|---|---|---|
Materiaal: | Koolstofstaal | Grootte: | 1/4 ' - 2 ' |
Draad: | BSPP, BSPT, NPT, NPTF, SAE | Verbinding: | Draadslot |
Hoog licht: | vrouwelijke ingepaste koppeling,ingepaste vrouwelijke koppeling |
Kze-BD Ingepast Verbindingstype, Snellere VVS-Uitwisseling, Hydraulische Koppelingen in Koolstofstaal, Chrome Drie
Descripton:

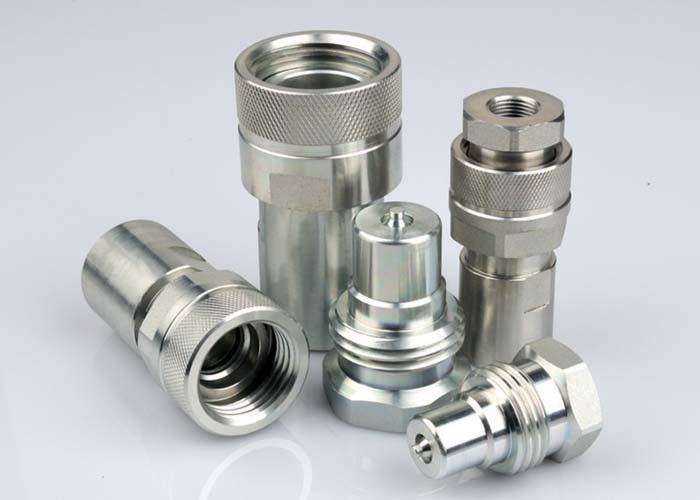

Kze-BD draadtype hydraulische snelle koppeling (staal)
Toepassingen: Mobiel materiaal, landbouwmachine en universeel industrieel materiaal.
Specificaties:
Lichaamsgrootte (binnen) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
Geschatte Druk (psi) | 10000 | 10000 | 10000 | 10000 | 7500 | 6500 | 5000 | 5000 |
Geschatte Stroom (GPM) | 2 | 4.5 | 8 | 12 | 24 | 35 | 75 | 200 |
Temperatuurwaaier (normverbindingen) | -20℃ aan +120℃ | |||||||
Standaardverbindingsmateriaal | NBR |
Kze-BD Eigenschappen:
1. Het nieuwe Klepontwerp, het kan weerstand van hoge stroom en druk van impuls beschadigen dat verstrekkend geavanceerde prestaties
2. Machinaal bewerkt van stevig staal barstock voor duurzaamheid
3. De reeks kze-BD wendt een ingepast kokersluitmechanisme aan, koppelt met de aanpassing van mannelijke draden op het uitsteeksel. De twee helften moeten manueel ingepaste samen vormverbinding zijn
4. De nieuwe behandeling van het chroomplateren verstrekt geavanceerde antiroestprestaties.
5. Compatibel systeem met de reeks van FARTER VVS.
PARTNO. | LS | D | HEX1 | HEX3 | A | T |
Kze-BD-02SF | 68 | 30 | 23 | 27 | 16 | G1/4 NPT1/4 |
Kze-BD-03SF | 75.6 | 39.7 | 30 | 36 | 14.5 | G3/8 NPT3/8 |
Kze-BD-04SF | 86.4 | 45 | 34 | 41 | 19 | G1/2 NPT1/2 |
Kze-BD-06SF | 105.5 | 53.8 | 41 | 50 | 23 | G3/4 NPT3/4 |
Kze-BD-08SF | 123 | 58.8 | 50 | 55 | 23 | G1 NPT1 |
Kze-BD-10SF | 152.5 | 78.5 | 65 | 75 | 26 | G1-1/4 NPT1-1/4 |
Kze-BD-12SF | 172 | 98 | 75 | 90 | 27 | G1-1/2 NPT1-1/2 |
Kze-BD-16SF | 206.5 | 129 | 100 | 125 | 27 | G2 NPT2 |
PARTNO. | L.P. | HEX2 | A | T |
Kze-BD-02PF | 43 | 25 | 13 | G1/4 NPT1/4 |
Kze-BD-03PF | 48 | 32 | 16 | G3/8 NPT3/8 |
Kze-BD-04PF | 53 | 34 | 18 | G1/2 NPT1/2 |
Kze-BD-06PF | 63 | 46 | 21 | G3/4 NPT3/4 |
Kze-BD-08PF | 72 | 50 | 23 | G1“ NPT1“ |
Kze-BD-10PF | 86 | 65 | 26 | G1-1/4 NPT1-1/4 |
Kze-BD-12PF | 95 | 80 | 27 | G1-1/2 NPT1-1/2 |
Kze-BD-16PF | 118 | 110 | 27 | G2 NPT2 |
PARTNO. | L | D | HEX1 | HEX2 | HEX3 | T |
Kze-BD-02 | 84.2 | 30 | 23 | 25 | 27 | G1/4 NPT1/4 |
Kze-BD-03 | 89.5 | 39.7 | 30 | 32 | 36 | G3/8 NPT3/8 |
Kze-BD-04 | 102.2 | 45 | 34 | 34 | 41 | G1/2 NPT1/2 |
Kze-BD-06 | 121.2 | 53.8 | 41 | 46 | 50 | G3/4 NPT3/4 |
Kze-BD-08 | 138.5 | 58.8 | 50 | 50 | 55 | G1 NPT1 |
Kze-BD-10 | 167.5 | 78.5 | 65 | 65 | 75 | G1-1/4 NPT1-1/4 |
Kze-BD-12 | 188 | 98 | 75 | 80 | 90 | G1-1/2 NPT1-1/2 |
Kze-BD-16 | 227.4 | 129 | 100 | 110 | 125 | G2 NPT2 |
