Norm: | ISO 7241-1 reeks „B“, schotelklep | Wp: | Werkdruk aan 1.000 psi (69 bar) |
---|---|---|---|
Materiaal: | Roestvrij staal | Grootte: | 1/8 ' - 2 ' |
Draad: | BSPP, BSPT, NPT, NPTF, SAE | Verbinding: | Sluitenballen |
Hoog licht: | hydraulische snelkoppeling SS304,hydraulische snelkoppeling,pChemical Line oppet valve Hydraulische koppeling |

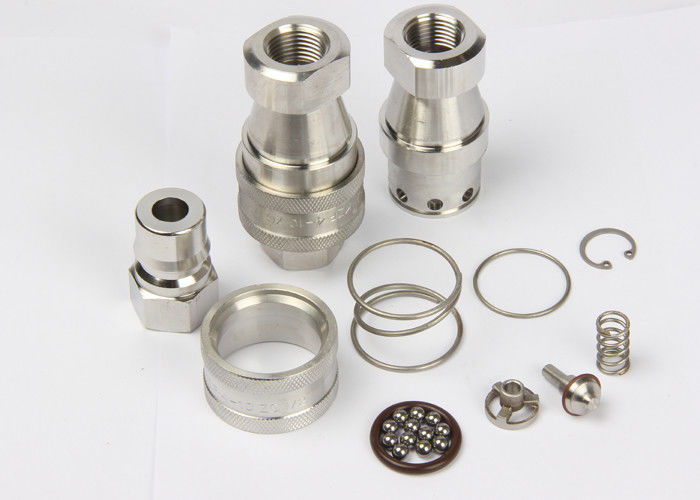

KZF, ISO7241-B Hydraulische snelkoppelingen RVS SS304
Beschrijving:
KZF Close Type hydraulische snelkoppeling (roestvrij staal 304)
KZF ISO.B-serie koppelingen zijn ontworpen om sterk en duurzaam te zijn en van superieure kwaliteit ten opzichte van concurrerende ISO
7241 producten.Ze zijn bij uitstek geschikt voor zware industriële toepassingen, zoals:
• Voedselverwerking en fabricage
• Scheepsbouw
• Buitengaats
• Werktuigmachine/automatisering
• Olieraffinaderijen
• Staalfabrieken
•Chemische en farmaceutische producten
Specificaties
Lichaamsgrootte (inch) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
Nominale druk (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
Nominale stroom (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
Temperatuurbereik (std seals) | -20℃ tot +120℃ | ||||||||
Standaard afdichtingsmateriaal | VITON |
Koppelingen uit de KZF-serie beschikken over:
1. Schotelkleppen beschikbaar om ontkoppelde lekkage te voorkomen.
2. Schotelkleppen openen automatisch wanneer gekoppeld, binnen de nominale werkdruk, om de stroom snel te houden.
3. Betrouwbaar kogelvergrendelingsmechanisme houdt de bijpassende helften bij elkaar.
4. Socket en plug zijn nauwkeurig vervaardigd uit massief staafmateriaal.
5. De KZF-serie voldoet aan de norm van ISO 7241-B
6. Compatibel met PARKER 60-serie, FASTER HNV-serie, AEROQUIP FD45-serie en HANSEN HK-serie.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Stopcontact
ISO | PARTNR. | LS | ¢D | HEX1 | A | T |
5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
12.5 | KZF-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
25 | KZF-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
Opmerking: Alleen maat 01 tot 08 voldoen aan de norm van ISO 7241-B |
Plug
ISO | PARTNR. | LP | D | C | HEX2 | A | T |
5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
Opmerking: Alleen maat 01 tot 08 voldoen aan de norm van ISO 7241-B |
Koppeling Fitting
ISO | ONDERDEEL NR. | L | ¢D | HEX1 | HEX2 | T |
5 | KZF-01 | 58,5 | 24 | 14 | 14 | G1/8 |
6.3 | KZF-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
10 | KZF-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
25 | KZF-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
31.5 | KZF-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
40 | KZF-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
50 | KZF-16 | 160,5 | 102 | 77 | 77 | ZG2 |
Opmerking: Alleen maat 01 tot 08 voldoen aan de norm van ISO 7241-B |
