Norm: | ISO 16028 reeksen, vlak gezicht | Wp: | Werkdruk aan 5.000 psi (345 bar) |
---|---|---|---|
Materiaal: | Koolstofstaal | Grootte: | 1/2' - 1-1/2 ' |
Draad: | BSPP, BSPT, NPT, NPTF, SAE | Verbinding: | Draadslot |
Hoog licht: | Slijtvaste Gelijke Gezichts Hydraulische Snelle Koppelingen,1 Hydraulische Koppeling van het duim de Vlakke Gezicht,Gelijke het Gezichts Hydraulische Snelle Koppelingen van het draadslot |

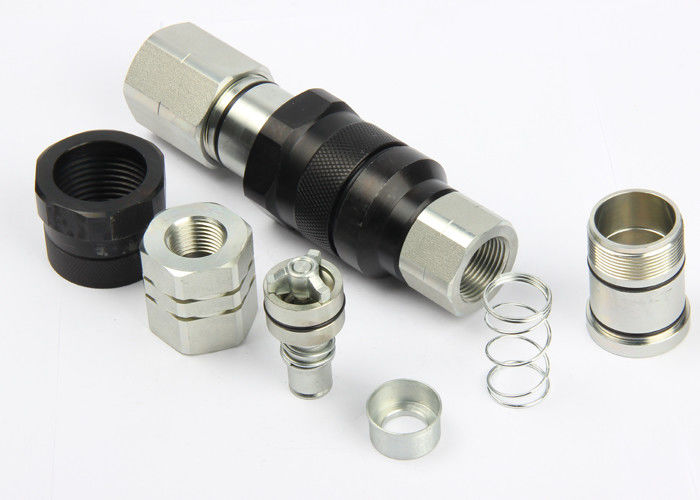

Lsq-VEP, Gelijk Gezicht en de Hydraulische Koppelingen van Draadlockedtype in Koolstofstaal, Chrome Geplateerde Drie en Zwarte Zink-nikkel
Descripton:
Toepassingen
Lsq-VEP Reeks onder openbaar materiaal binnen wijd wordt gebruikt dat:
• Boringsinstallaties
• Mobiel bouwmateriaal
• Hydraulisch materiaal
• Voertuigen
Eigenschappen:
Compatibel systeem met de Reeks van STCCHI VEP
Lichaamsgrootte (binnen)
|
1 2(04)
|
5 8(06)
|
3 4(08)
|
1(10)
|
11/2(12)
|
|
Geschatte Druk (psi)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
Geschatte Stroom (GPM)
|
12
|
28
|
50
|
88
|
152
|
|
Temperatuurwaaier
|
-20℃ aan +120℃
|
|||||
Standaardverbinding materiële NBR
|
ISO
|
ARTIKELNUMMER
|
LS
|
D
|
HEX1
|
HEX2
|
A
|
T
|
13
|
Lsq-vep-04SF
|
103.5
|
Φ49
|
S36
|
S46
|
16.5
|
G1/2 NPT1/2
|
16
|
Lsq-vep-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3/4 NPT3/4
|
19
|
Lsq-vep-08SF
|
133.5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
25
|
Lsq-vep-10SF
|
145.2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1/4 NPT1-1/4
|
31.5
|
Lsq-vep-12SF
|
187.5
|
Φ92
|
S65
|
S85
|
21
|
G1-1/2 NPT1-1/2
|
ISO
|
ARTIKELNUMMER
|
LS
|
C
|
D
|
E
|
HEX2
|
A
|
T
|
13
|
Lsq-vep-04PF
|
95
|
18.8
|
24.54
|
M40*3
|
S36
|
16.5
|
G1/2 NPT1/2
|
16
|
Lsq-vep-06PF
|
98.8
|
19.5
|
27.04
|
M45*3
|
S36
|
20
|
G3/4 NPT3/4
|
19
|
Lsq-vep-08PF
|
113.9
|
24
|
29.95
|
M50*3
|
S46
|
21
|
G1 NPT1
|
25
|
Lsq-vep-10PF
|
123.5
|
24.8
|
36.05
|
M58*3
|
S55
|
21
|
G1-1/4 NPT1-1/4
|
31.5
|
Lsq-vep-12PF
|
150
|
31.5
|
57
|
Tr80*4
|
S65
|
21
|
G1-1/2 NPT1-1/2
|
ISO
|
ARTIKELNUMMER
|
L
|
D
|
HEX1
|
HEX2
|
HEX3
|
T
|
13
|
Lsq-vep-04
|
154.5
|
Φ49
|
S36
|
S46
|
S36
|
G1/2 NPT1/2
|
16
|
Lsq-vep-06
|
164.3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3/4 NPT3/4
|
19
|
Lsq-vep-08
|
189.4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
25
|
Lsq-vep-10
|
207.2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1/4 NPT1-1/4
|
31.5
|
Lsq-vep-12
|
263.5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1/2 NPT1-1/2
|
