Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-a
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Betalingscondities: L/C, T/T
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Standaard: |
Chinese Norm |
Wp: |
Werkdruk aan 1MPA |
Materiaal: |
met een gewicht van niet meer dan 10 kg |
WT: |
-20°C tot +120°C |
Standaard: |
Chinese Norm |
Wp: |
Werkdruk aan 1MPA |
Materiaal: |
met een gewicht van niet meer dan 10 kg |
WT: |
-20°C tot +120°C |

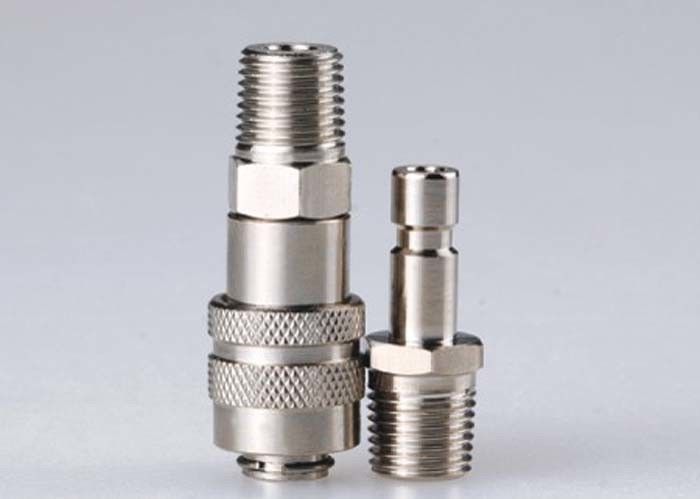

Lsq-Halfautomatische type Pneumatische koppelingen in Messing, Geplateerd Chrome
Descripton:
EEN LSQ-SIGLEHANDED EN EEN HALFAUTOMATISCHE TYPE SNELLE KOPPELING (MESSING)
→ Eigenschappen: Enige handverrichting.
→ Voordelen: Kleine afmetingen, lichtgewicht, enige handverrichting, divers van verbindingen.
→ Toepassing: pneumatische hulpmiddelen, textielmachines, machinesmateriaal.
→ Werkdruk: 1.0MPa.
→ Het werk Temperatuur: -20℃ aan +120℃.
| PARTNO. | LS | ¢D | ¢CS | A | ¢T | D |
| LSQ-a-01Shipping en behandeling | 58 | 19 | 15 | 25 | 7 | 3 |
| LSQ-a-02Shipping en behandeling | 58 | 19 | 15 | 25 | 9 | 4.8 |
| LSQ-a-03Shipping en behandeling | 58 | 19 | 15 | 25 | 11 | 7 |
| LSQ-a-04Shipping en behandeling | 57 | 19 | 15 | 25 | 13.8 | 10 |
| PARTNO. | LS | ¢D | ¢CS | A | T (BSP) | D |
| Lsq-a-01SF | 43 | 19 | 15 | 10 | BSP1/8 " 28P | 6 |
| Lsq-a-02SF | 47 | 19 | 15 | 13 | BSP1/4 " 19P | 6 |
| Lsq-a-03SF | 47 | 19 | 15 | 13 | BSP3/8 " 19P | 6 |
| PARTNO. | LS | ¢D | ¢CS | A | T (BSP) | D |
| Lsq-a-01SM | 49 | 19 | 15 | 9.5 | BSPT1/4 " 28P | 5 |
| Lsq-a-02SM | 52.5 | 19 | 15 | 13 | BSPT3/8 " 19P | 7 |
| Lsq-a-03SM | 52.5 | 19 | 15 | 13 | BSPT1/2 " 19P | 10 |
| PARTNO. | LS | ¢D | ¢CS | A | ¢T | D |
| Lsq-a-01SP | 53.5 | 19 | 15 | 14 | 6*4 | 2.8 |
| Lsq-a-02SP | 54.5 | 19 | 15 | 15 | 8*5 | 4 |
| Lsq-a-03SP | 56.5 | 19 | 15 | 17 | 10*6.5 | 5 |
| PARTNO. | L.P. | C | ¢CP | A | ¢T | D |
| Lsq-a-01PH | 51.5 | 20.5 | 13 | 25 | 7 | 3 |
| Lsq-a-02PH | 51.5 | 20.5 | 13 | 25 | 9 | 5 |
| Lsq-a-03PH | 51.5 | 20.5 | 13 | 25 | 11 | 7 |
| Lsq-a-04PH | 51.5 | 20.5 | 16 | 25 | 13.8 | 10 |
| PARTNO. | L.P. | C | HEX1 | A | T (BSP) | D |
| Lsq-a-01PF | 33.5 | 20.5 | 14 | 10 | BSP1/8 " 28P | 4.8 |
| Lsq-a-02PF | 36.5 | 20.5 | 17 | 13 | BSP1/4 " 19P | 4.8 |
| Lsq-a-03PF | 36.5 | 20.5 | 19 | 13 | BSP3/8 " 19P | 4.8 |
| PARTNO. | L.P. | C | HEX1 | A | T (PT) | D |
| Lsq-a-01PM | 34.5 | 20.5 | 10 | 9.5 | PT1/8 " 28P | 4.8 |
| Lsq-a-02PM | 37.5 | 20.5 | 14 | 13 | PT1/4 " 19P | 4.8 |
| Lsq-a-03PM | 38 | 20.5 | 17 | 11 | PT3/8 " 19P | 4.8 |
| PARTNO. | L.P. | C | HEX1 | A | T | D |
| Lsq-a-01PP | 37.5 | 20.5 | 12 | 13 | 6*4 | 4.8 |
| Lsq-a-02PP | 40 | 20.5 | 14 | 15 | 8*5 | 4.8 |
| Lsq-a-03PP | 41.5 | 20.5 | 14 | 17 | 10*6.5 | 4.8 |
