Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-VEP
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: negotiable
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Norm: |
ISO 16028 reeksen, vlak gezicht |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/2' - 1-1/2 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Draadslot |
Norm: |
ISO 16028 reeksen, vlak gezicht |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/2' - 1-1/2 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Draadslot |

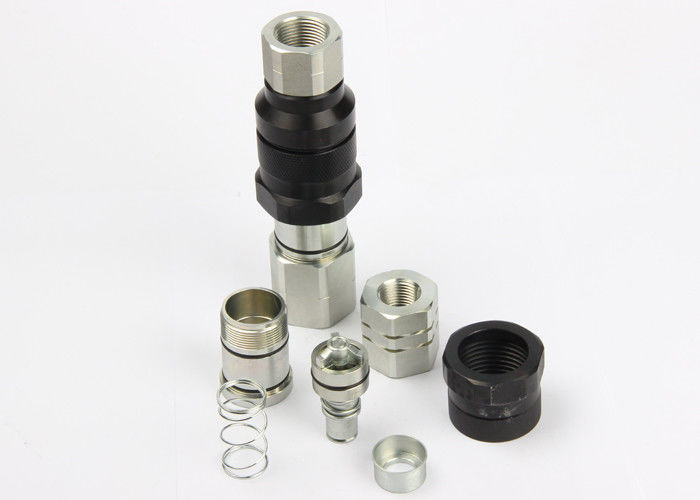

Lsq-VEP, Gelijk Gezicht en de Hydraulische Koppelingen van Draadlockedtype in Koolstofstaal, Chrome Geplateerde Drie en Zwarte Zink-nikkel
Descripton:
Toepassingen
Lsq-VEP Reeks onder openbaar materiaal binnen wijd wordt gebruikt dat:
Het materiaal van de Protablebouw
Hydraulische hulpmiddelen
Voertuigen
Eigenschappen:
1, Nieuw klepontwerp, het kan weerstand van hoge stroom en de druk van impuls beschadigen dat verstrekkend geavanceerde prestaties.
2, Speciaal uitsteekselontwerp voor het verbinden onder druk, staan verbinding en scheiding met hoge overblijvende druk toe.
3, de reeks lsq-VEP wenden een ingepast kokersluitmechanisme aan, koppelen met de aanpassing van mannelijke draden op de koppeling. De twee rijken moeten manueel samen van verbinding worden ingepast.
4, de nieuwe behandeling van het chroomplateren verstrekken geavanceerde antiroestprestaties
5, lsq-VEP reekskoppelingen wenden gelijke klep aan wanneer verbindend of losmakend, dit betekent slechts de kleine hoeveelheden vloeistof tijdens het losmaken of luchtopneming tijdens reconnection kunnen worden verloren.
6, worden Deze Anti-Blowout verbinding BFT in entrepot ontworpen om uitbarsting of schade tijdens strenge de dienstvoorwaarden te verhinderen.
7, Machinaal bewerkt vorm stevig staal barstock voor duurzaamheid Compatibel met de Reeks van STCCHI VEP
|
Lichaamsgrootte (binnen)
|
1 2(04)
|
5 8(06)
|
3 4(08)
|
1(10)
|
11/2(12)
|
|
|
Geschatte Druk (psi)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
|
Geschatte Stroom (GPM)
|
12
|
28
|
50
|
88
|
152
|
|
|
Temperatuurwaaier
|
-20℃ aan +120℃
|
|||||
|
Standaardverbinding materiële NBR
|
||||||
Voordelen
• Het vlakke gezicht is gemakkelijk schoon te maken, helpend om de opneming te verminderen van verontreiniging in de hydraulische kring.
• Minimaal vloeibaar verlies tijdens verbinding/scheiding, die vloeibaar verlies verminderen tot het milieu.
• Minimale luchtopneming tijdens verbinding/scheiding, die correcte functie van de kring verbeteren.
• De interne stroom van klepontwerp leidt tot minimale drukdaling, die kringsefficiency in het systeem handhaven.
• Het interne de klepsysteem van de drukversie staat een gemakkelijke verbinding met hoge interne overblijvende druk toe.
• Het modulaire ontwerp staat voor brede waaier van havenconfiguraties toe.
• Hoge weerstand met impulsdruk.
• Veilig en eenvoudig te gebruiken.
|
ISO
|
ARTIKELNUMMER
|
LS
|
D
|
HEX1
|
HEX2
|
A
|
T
|
|
13
|
Lsq-vep-04SF
|
103.5
|
Φ49
|
S36
|
S46
|
16.5
|
G1/2 NPT1/2
|
|
16
|
Lsq-vep-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3/4 NPT3/4
|
|
19
|
Lsq-vep-08SF
|
133.5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
|
25
|
Lsq-vep-10SF
|
145.2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1/4 NPT1-1/4
|
|
31.5
|
Lsq-vep-12SF
|
187.5
|
Φ92
|
S65
|
S85
|
21
|
G1-1/2 NPT1-1/2
|
|
ISO
|
ARTIKELNUMMER
|
LS
|
C
|
D
|
E
|
HEX2
|
A
|
T
|
|
13
|
Lsq-vep-04PF
|
95
|
18.8
|
24.54
|
M40*3
|
S36
|
16.5
|
G1/2 NPT1/2
|
|
16
|
Lsq-vep-06PF
|
98.8
|
19.5
|
27.04
|
M45*3
|
S36
|
20
|
G3/4 NPT3/4
|
|
19
|
Lsq-vep-08PF
|
113.9
|
24
|
29.95
|
M50*3
|
S46
|
21
|
G1 NPT1
|
|
25
|
Lsq-vep-10PF
|
123.5
|
24.8
|
36.05
|
M58*3
|
S55
|
21
|
G1-1/4 NPT1-1/4
|
|
31.5
|
Lsq-vep-12PF
|
150
|
31.5
|
57
|
Tr80*4
|
S65
|
21
|
G1-1/2 NPT1-1/2
|
|
ISO
|
ARTIKELNUMMER
|
L
|
D
|
HEX1
|
HEX2
|
HEX3
|
T
|
|
13
|
Lsq-vep-04
|
154.5
|
Φ49
|
S36
|
S46
|
S36
|
G1/2 NPT1/2
|
|
16
|
Lsq-vep-06
|
164.3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3/4 NPT3/4
|
|
19
|
Lsq-vep-08
|
189.4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
|
25
|
Lsq-vep-10
|
207.2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1/4 NPT1-1/4
|
|
31.5
|
Lsq-vep-12
|
263.5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1/2 NPT1-1/2
|
