Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Kze-B
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: negotiable
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Norm: |
Compatibel systeem met PARKER 3000 reeksen, gesloten draad |
Wp: |
Werkdruk aan 10.000 psi (689 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4' - 3/8' |
Draad: |
NPT |
Verbinding: |
Draadslot |
Norm: |
Compatibel systeem met PARKER 3000 reeksen, gesloten draad |
Wp: |
Werkdruk aan 10.000 psi (689 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4' - 3/8' |
Draad: |
NPT |
Verbinding: |
Draadslot |

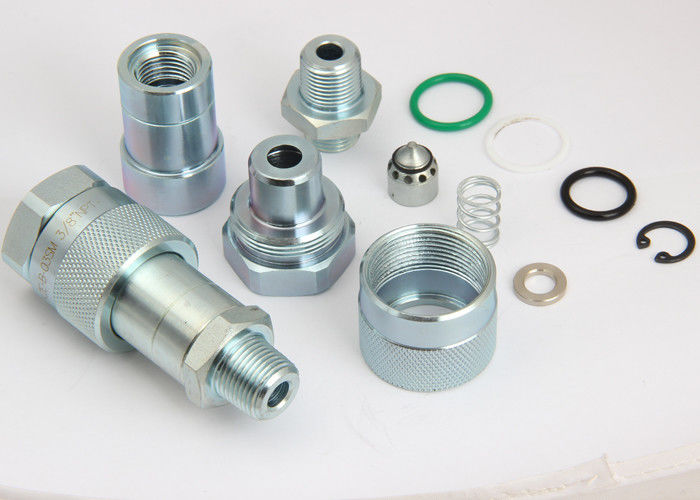

Kze-B Ingepast Verbindingstype, Hydraulische Snelle Koppelingen in Hoge druk
Descripton:
Kze-B kunnen de Geschroefte Koppelingen van de Hoge drukbal Verbinding zelfs met laag worden verbonden en worden losgemaakt
overblijvende hydraulische druk in de lijn. Het mechanisme van de schroefverbinding elimineert Brinelling
(inkeping van de sluitenballen in de behoudende groef) en maakt zo de koppelingen voor hoogte geschikt
druk en de toepassingen van de drukimpuls. Twee grootte wordt aangeboden, 1/4“ en 3/8“ NPT.
Toepassingen:
• Hydraulische rammen
• Draagbare hydraulische hulpmiddelen
• Plooiend materiaal
Specificaties:
| Lichaamsgrootte (binnen) | 1/4 | 3/8 |
| Geschatte Druk (psi) | 10,000 | |
| Geschatte Stroom (GPM) | 3 | 6 |
| Temperatuurwaaier (normverbindingen) | -20℃ aan +120℃ | |
| Standaardverbinding materiële NBR | ||
Kze-B Eigenschappen:
1. Machinaal bewerkt van stevig staal barstock voor duurzaamheid.
2. De Reeks kze-B wendt een ingepast kokersluitmechanisme aan, koppelt met de aanpassing van mannelijke draden op het uitsteeksel. De twee helften moeten manueel samen voor verbinding worden ingepast.
3. Hard, worden de ballen van de chroomlegering gebruikt voor klep. Zij zijn met veerwerking voor positieve plaatsing van de klep.
4. De klep verstrekt een metal-to-metal verbinding tussen de bal en de gemunte zetel.
5. De interfaceverbinding is polyurethaan dat zich hoge druk tegen uitdrijving verzet.
6. Een ingepaste kleppal verstrekt een klepeinde dat positieve klepgroepering verzekert.
7. Compatibel systeem met PARKER 3000 Reeksen en SNELLERE PVVM-Reeksen.
Prestaties: Testvloeistof: Olie-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Kze-B reeks (1/4“, 3/8“)
Contactdoos
| PARTNO. | LS | ¢D | HEX1 | A | T |
| Kzb-B-02SM | 60.8 | 28.5 | 22 | 13.5 | NPT1/4 |
| Kzb-B-03SM | 73.5 | 35 | 25 | 14.4 | NPT3/8 |
Stop
| PARTNO. | L.P. | C | HEX2 | A | T |
| Kze-B-02PF | 32.5 | 11.2 | 19 | 13 | NPT1/4 |
| Kze-B-03PF | 35 | 16 | 32 | 13.5 |
NPT3/8
|
Koppelingsmontage
| PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| Kze-B-02 | 74.5 | 28.5 | 22 | 19 | NPT1/4 |
| Kze-B-03 | 83.5 | 35 | 25 | 32 | NPT3/8 |
