Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Kze-BD
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: negotiable
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Norm: |
Compatibel systeem met SNELLERE VVS-reeks, gesloten draad |
Wp: |
Werkdruk aan 10.000 psi (700 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4 ' - 2 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Draadslot |
Norm: |
Compatibel systeem met SNELLERE VVS-reeks, gesloten draad |
Wp: |
Werkdruk aan 10.000 psi (700 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4 ' - 2 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Draadslot |

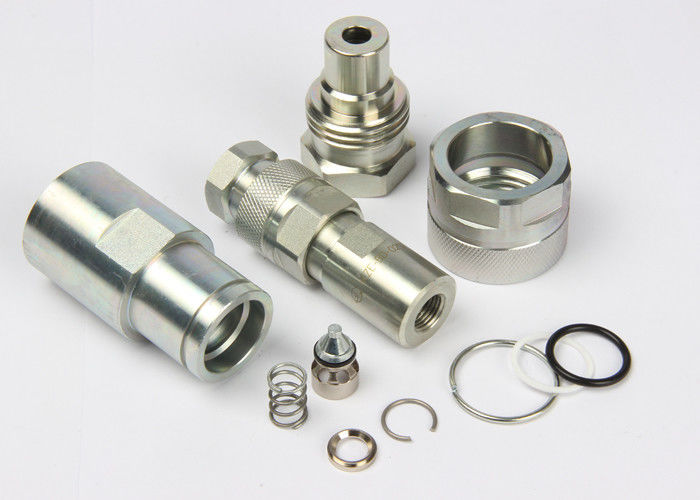

Kze-BD het Ingepaste Verbindingstype, Snellere VVS-Uitwisseling, Hydraulische Snel verbindt Koppelingen
Descripton:
Kze-BD draadtype hydraulische snelle koppeling (staal)
Toepassingen: Mobiel materiaal, landbouwmachine en universeel industrieel materiaal.
Specificaties:
| Lichaamsgrootte (binnen) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| Geschatte Druk (psi) | 10000 | 10000 | 10000 | 10000 | 7500 | 6500 | 5000 | 5000 |
| Geschatte Stroom (GPM) | 2 | 4.5 | 8 | 12 | 24 | 35 | 75 | 200 |
| Temperatuurwaaier (normverbindingen) | -20℃ aan +120℃ | |||||||
| Standaardverbindingsmateriaal | NBR | |||||||
Kze-BD Eigenschappen:
Compatibel systeem met de reeks van FARTER VVS.
| PARTNO. | LS | D | HEX1 | HEX3 | A | T |
| Kze-BD-02SF | 68 | 30 | 23 | 27 | 16 | G1/4 NPT1/4 |
| Kze-BD-03SF | 75.6 | 39.7 | 30 | 36 | 14.5 | G3/8 NPT3/8 |
| Kze-BD-04SF | 86.4 | 45 | 34 | 41 | 19 | G1/2 NPT1/2 |
| Kze-BD-06SF | 105.5 | 53.8 | 41 | 50 | 23 | G3/4 NPT3/4 |
| Kze-BD-08SF | 123 | 58.8 | 50 | 55 | 23 | G1 NPT1 |
| Kze-BD-10SF | 152.5 | 78.5 | 65 | 75 | 26 | G1-1/4 NPT1-1/4 |
| Kze-BD-12SF | 172 | 98 | 75 | 90 | 27 | G1-1/2 NPT1-1/2 |
| Kze-BD-16SF | 206.5 | 129 | 100 | 125 | 27 | G2 NPT2 |
| PARTNO. | L.P. | HEX2 | A | T |
| Kze-BD-02PF | 43 | 25 | 13 | G1/4 NPT1/4 |
| Kze-BD-03PF | 48 | 32 | 16 | G3/8 NPT3/8 |
| Kze-BD-04PF | 53 | 34 | 18 | G1/2 NPT1/2 |
| Kze-BD-06PF | 63 | 46 | 21 | G3/4 NPT3/4 |
| Kze-BD-08PF | 72 | 50 | 23 | G1“ NPT1“ |
| Kze-BD-10PF | 86 | 65 | 26 | G1-1/4 NPT1-1/4 |
| Kze-BD-12PF | 95 | 80 | 27 | G1-1/2 NPT1-1/2 |
| Kze-BD-16PF | 118 | 110 | 27 | G2 NPT2 |
| PARTNO. | L | D | HEX1 | HEX2 | HEX3 | T |
| Kze-BD-02 | 84.2 | 30 | 23 | 25 | 27 | G1/4 NPT1/4 |
| Kze-BD-03 | 89.5 | 39.7 | 30 | 32 | 36 | G3/8 NPT3/8 |
| Kze-BD-04 | 102.2 | 45 | 34 | 34 | 41 | G1/2 NPT1/2 |
| Kze-BD-06 | 121.2 | 53.8 | 41 | 46 | 50 | G3/4 NPT3/4 |
| Kze-BD-08 | 138.5 | 58.8 | 50 | 50 | 55 | G1 NPT1 |
| Kze-BD-10 | 167.5 | 78.5 | 65 | 65 | 75 | G1-1/4 NPT1-1/4 |
| Kze-BD-12 | 188 | 98 | 75 | 80 | 90 | G1-1/2 NPT1-1/2 |
| Kze-BD-16 | 227.4 | 129 | 100 | 110 | 125 | G2 NPT2 |
