Name: Standaard van de Koppelingsstucchi VD van de Verbindings Materiële Rechte Draad Uitwisseling lsq-CVV
Brand: Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD.
SKU: Lsq-CVV
Availability: InStock

Productgegevens

Plaats van herkomst: Ningbo, China (Vasteland)

Merknaam: SONGQIAO

Modelnummer: Lsq-CVV

Betalings- en verzendvoorwaarden

Min. bestelaantal: Overeen te komen

Prijs: onderhandelbaar

Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.

Levertijd: binnen 30 dagen of vanaf de eis van klanten.

Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen

Vind de beste prijs

Productgegevens

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                Standaard afdichting met schroefdraad, snelkoppeling, Stucchi VD Interchange koppeling met rechte schroefdraad


Norm:	Compatibel systeem met SNELLERE CVV reeks, gesloten draad	Wp:	Werkdruk aan 5.000 psi (345 bar)
Materiaal:	Koolstofstaal	Grootte:	1/4 ' - 1 '
Draad:	BSPP, BSPT, NPT, NPTF, SAE	Verbinding:	Draadslot

Norm:	Compatibel systeem met SNELLERE CVV reeks, gesloten draad
Wp:	Werkdruk aan 5.000 psi (345 bar)
Materiaal:	Koolstofstaal
Grootte:	1/4 ' - 1 '
Draad:	BSPP, BSPT, NPT, NPTF, SAE
Verbinding:	Draadslot

Standaard van de Koppelingsstucchi VD van de Verbindings Materiële Rechte Draad Uitwisseling lsq-CVV

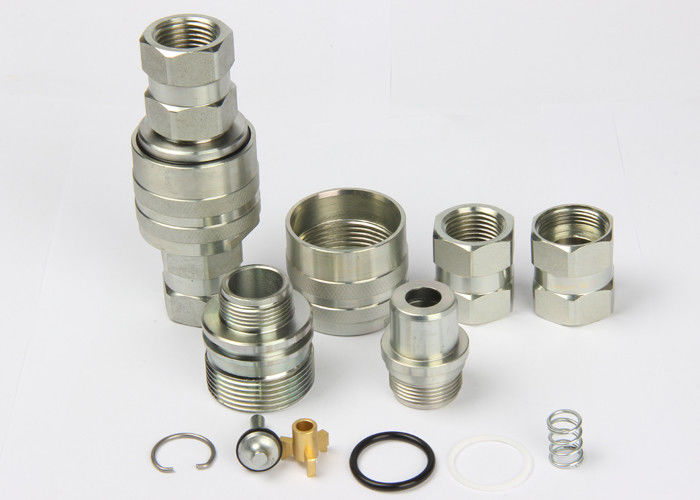

LSQ-CVV Type schroefdraadverbinding, Stucchi VD Interchange, hydraulische koppelingen in koolstofstaal, chroom drie

Beschrijving:

toepassingen

Europese schroefkoppeling
Verkrijgbaar van maat 1/4 tot 1 inch om de verschillende gebieden van hydraulische toepassingen te dekken.De koppelingen worden meestal gebruikt in mobiele kranen, trilblokken, oliepleisters en toepassingen in industriële installaties.

Specificatie:

Lichaamsgrootte (inch)	1/4	3/8	1/2	3/4	1
Nominale druk (PSI)	5000	5000	5000	4500	5000
Nominale stroom (GPM)	3	6	12	28	50
Temperatuurbereik (std seals)	-20℃ tot +120℃
Standaard afdichtingsmateriaal	NBR

Functies:

1, Nieuw kleppenontwerp, het kan weerstand bieden tegen schade door hoge stroming en de impulsdruk die geavanceerde prestaties levert.

2, Gefreesd uit massief stalen staaf voor duurzaamheid.

3, de LSQ-CVV-serie maakt gebruik van een vergrendelingsmechanisme met schroefdraad, past bij bijpassende mannelijke schroefdraad op de koppeling. De twee helften moeten vanaf de verbinding handmatig in elkaar worden geschroefd.

4, nieuwe verchroomde behandeling zorgt voor geavanceerde antiroestprestaties.

5, Een klephouder met schroefdraad zorgt voor een klepstop die een positieve klepuitlijning verzekert.

6, compatibel met SNELLER CVV-serie STCCHI VD-serie.

ONDERDEEL NR.	LS	D	HEX1	HEX3	A	T
LSQ-CVV-02SF	58.6	Φ34	S19	S30	13	G1/4 NPT1/4
LSQ-CVV-03SF	60.8	Φ34	S22	S30	13	G3/8 NPT3/8
LSQ-CVV-04SF	67,7	Φ42	S27	S36	18	G1/2 NPT1/2
LSQ-CVV-06SF	73,5	Φ48	S36	S41	18	G3/4 NPT3/4
LSQ-CVV-08SF	94,5	Φ56,5	S41	S51	24.5	G1 NPT1

PARTNR.	LP	D	HEX2	A	T
LSQ-CVV-02PF	60	M24*2	S19HEX	13	G1/4 NPT1/4
LSQ-CVV-03PF	55.3	M28*2	S22HEX	13	G3/8 NPT3/8
LSQ-CVV-04PF	61,5	M36*2	S27HEX	18	G1/2 NPT1/2
LSQ-CVV-06PF	83,5	M42*2	S36HEX	18	G3/4 NPT3/4
LSQ-CVV-08PF	94,5	M48*3	S41HEX	24.5	G1 NPT1

PARTNR.	L	D	HEX1	HEX2	HEX3	T
LSQ-CVV-02	92.6	Φ34	S19	S19	S30	G1/4 NPT1/4
LSQ-CVV-03	89,9	Φ34	S22	S22	S30	G3/8 NPT3/8
LSQ-CVV-04	103	Φ42	S27	S27	S36	G1/2 NPT1/2
LSQ-CVV-06	125	Φ48	S36	S36	S41	G3/4 NPT3/4
LSQ-CVV-08	155	Φ56,5	S41	S41	S50	G1 NPT1
