Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-S2
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Standaard: |
ISO 7241-1 reeks „B“, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/8 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Standaard: |
ISO 7241-1 reeks „B“, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/8 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |

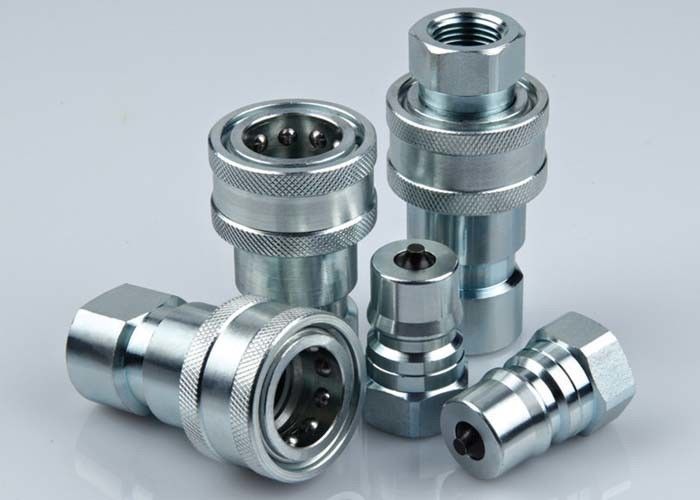

Lsq-S2, Hydraulische Koppelingen iso7241-B in Koolstofstaal, Chrome Drie
Descripton:
Lsq-S2 sluit Type Hydraulische Snelle Koppeling (Staal)
Toepassingen: Lsq-S2 de koppelingen, worden gebruikt over het spectrum van hydraulische toepassingen. Dit Dubbel sloot koppelingen af kan overal worden gevonden die de vloeibare overdrachtlijnen moeten en worden losgemaakt voor verrichting of onderhoud van materiaal worden verbonden, en een verlies van vloeistof is undesirable.LSQ-S2 wordt gebruikt in bouwquipment, Bosbouwmateriaal, landbouwmachines, oliehulpmiddelen, Oliemateriaal, staalfabriekmachines, en andere veeleisende hydraulische toepassingen.
Specificaties
| Lichaamsgrootte (binnen) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Geschatte Druk (psi) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Geschatte Stroom (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Temperatuurwaaier | -20℃ aan +120℃ | |||||
| Verbindingsmateriaal | NBR | |||||
Lsq-S2 de Reekskoppelingen komen voor:
1. Beschikbare schotelkleppen om ontkoppelde lekkage te verhinderen.
2. Schotelkleppen open wanneer automatisch gekoppeld, binnen geschatte werkdruk, om de stroom expeditely te houden.
3. De kritieke delen worden vaste vorm gegeven voor duurzaamheid.
4. Samen houdt het betrouwbare bal-sluitend mechanisme de het koppelen helften.
5. De contactdoos en de stop zijn precisie van stevige barvoorraad die machinaal wordt bewerkt.
6. Lsq-S2 de reeks is met de norm van ISO 7241-B in overeenstemming.
7. Compatibel systeem met PARKER 60 Reeksen, SNELLERE HNV-Reeksen, de Reeksen van AEROQUIP FD45 en de Reeksen van HANSEN HK.
Prestaties: Testvloeistof: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa
Lsq-S2 Reeks (1/4“, 3/8“, 1/2“, 3/4“, 1“)
Contactdoos
| ISO | PARTNO. | LS | ¢D | HEX1 | A | T |
| 5 | Lsq-s2-01SF | 48 | 24 | 17 | 9.5 | G1/8 NPT1/8 |
| 6.3 | Lsq-s2-02SF | 58 | 28.5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-s2-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | Lsq-s2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1/2 NPT1/2 |
| 20 | Lsq-s2-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | Lsq-s2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
Stop
| ISO | PARTNO. | L.P. | D | C | HEX2 | A | T |
| 5 | Lsq-s2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1/8 NPT1/8 |
| 6.3 | Lsq-s2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-s2-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | Lsq-s2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1/2 NPT1/2 |
| 20 | Lsq-s2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | Lsq-s2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1“ NPT1“ |
Gekoppeld
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 5 | Lsq-s2-01 | 58.5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6.3 | Lsq-s2-02 | 72 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | Lsq-s2-03 | 80.5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | Lsq-s2-04 | 93.5 | 44.5 | 28.5 | 28.5 | G1/2 NPT1/2 |
| 20 | Lsq-s2-06 | 112.5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | Lsq-s2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
