Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-S1
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Norm: |
ISO 7241-1 reeks „A“, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4 ' - 2 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Norm: |
ISO 7241-1 reeks „A“, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4 ' - 2 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |

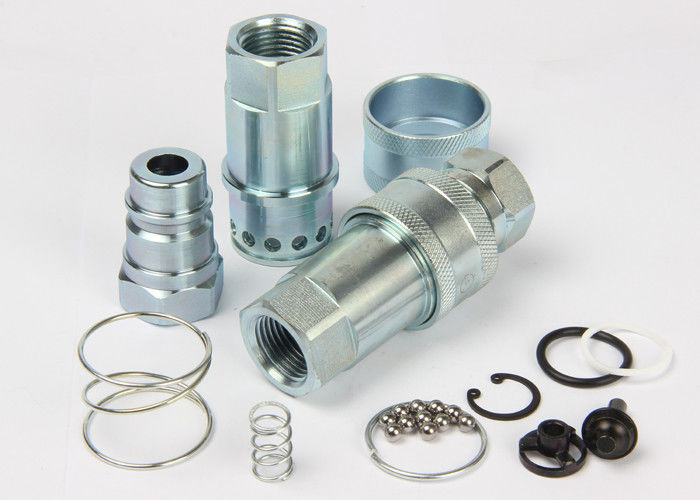

Lsq-S1, Hydraulische Schakelaar, Uitwisseling: ISO 7241-1 reeks „A“
Descripton:
LSQ-S1 DICHTE TYPE HYDRAULISCHE SNELLE KOPPELING (STAAL)
Toepassingen:
• Sneeuwploegen
• De verbindingen van de vrachtwagenaanhangwagen
• Mobiele toepassingen
• Gehechtheid
Specificaties:
| Lichaamsgrootte (binnen) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| Geschatte Druk (psi) | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| Geschatte Stroom (GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| Temperatuurwaaier (normverbindingen) | -20℃ aan +120℃ | |||||||
| Standaardverbindingsmateriaal | NBR | |||||||
Lsq-S1 de Reekskoppelingen komen voor:
„Lsq-S1“ is een reeks van de schotelklep snelle koppeling, verwisselbaar met internationale standaardiso
7241-1 „A“, wordt de reeks vervaardigd in koolstofstaal met zink geplateerde oppervlaktebehandeling.
Deze reeks biedt uitwisselbaarheid wereldwijd en de beschikbaarheid van een brede waaier van grootte van 1/4“ door 2 aan“. Dit maakt de „lsq-S1“ reeks één van het wijdst gebruikt in een waaier van hydraulische toepassingen hoofdzakelijk op landbouw en industriële gebieden.
Prestaties: Testvloeistof: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.
Lsq-S1 Reeks (1/4“, 3/8“, 1/2“, 3/4“, 1“) Reeks lsq-S1 (11/4“, 11/2“, 2“)
Contactdoos
| ISO | PARTNO. | LS | ¢D | HEX1 | A | T |
| 6.3 | Lsq-S1-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-S1-03SF | 56 | 31.5 | 22 | 14 | G3/8 NPT3/8 |
| 12.5 | Lsq-S1-04SF | 66 | 38.5 | 27 | 16 | G1/2 NPT1/2 |
| 20 | Lsq-S1-06SF | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 25 | Lsq-S1-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31.5 | Lsq-S1-10SF | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | Lsq-S1-12SF | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | Lsq-S1-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
Stop
| ISO | PARTNO. | L.P. | D | C | HEX2 | A | T |
| 6.3 | Lsq-S1-02PF | 35.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-S1-03PF | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 12.5 | Lsq-S1-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | Lsq-S1-06PF | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 25 | Lsq-S1-08PF | 59.5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 31.5 | Lsq-S1-10PF | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | Lsq-S1-12PF | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | Lsq-S1-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
Koppelingsmontage
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 6.3 | Lsq-S1-02 | 71 | 26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | Lsq-S1-03 | 75 | 31.5 | 22 | 22 | G3/8 NPT3/8 |
| 12.5 | Lsq-S1-04 | 88 | 38.5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | Lsq-S1-06 | 110 | 48 | 34 | 35 | G3/4 NPT3/4 |
| 25 | Lsq-S1-08 | 119.5 | 56 | 41 | 41 | G1 NPT1 |
| 31.5 | Lsq-S1-10 | 150 | 69.5 | 50 | 50 | G1-1/4 NPT1-1/4 |
| 40 | Lsq-S1-12 | 167.5 | 84 | 60 | 60 | G1-1/2 NPT1-1/2 |
| 50 | Lsq-S1-16 | 210.5 | 99 | 75 | 75 | G2 NPT2 |
