Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-S2
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Norm: |
ISO 7241-1 reeks „B“, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Material: |
Carbon Steel |
Grootte: |
1/8 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Norm: |
ISO 7241-1 reeks „B“, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Material: |
Carbon Steel |
Grootte: |
1/8 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Lsq-S2, iso7241-B Hydraulische Snelle Koppelingen, Algemeen Doel, Parker 60Series
Descripton:

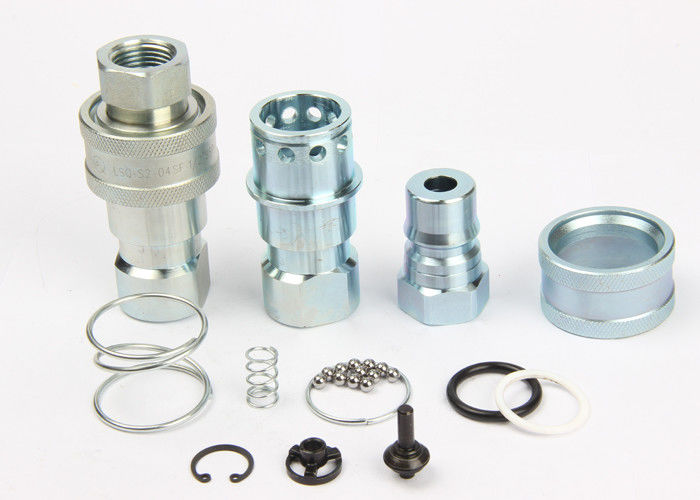

Lsq-S2 sluit Type Hydraulische Snelle Koppeling (Staal)
Toepassingen:
• Industriële hydraulische lijnen
• Voedsel en chemische verwerking
• Water en koelmiddelenlijnen
• Mobiel materiaal
• Mag met sommige gassen worden gebruikt
Specificaties
| Lichaamsgrootte (binnen) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Geschatte Druk (psi) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Geschatte Stroom (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Temperatuurwaaier | -20℃ aan +120℃ | |||||
| Verbindingsmateriaal | NBR | |||||
Lsq-S2 de Reekskoppelingen komen voor:
1.Poppet beschikbare kleppen om ontkoppelde lekkage te verhinderen.
2.Poppet kleppen open wanneer automatisch gekoppeld, binnen geschatte werkdruk, om de stroom expeditely te houden.
3.Critical de delen worden vaste vorm gegeven voor duurzaamheid.
4.Dependable-het bal-sluitend mechanisme houdt samen de het koppelen helften.
5.Socket en die de stop is precisie van stevige barvoorraad machinaal wordt bewerkt.
6.LSQ-S2 de reeks is met de norm van ISO 7241-B in overeenstemming.
7.Compatible met PARKER 60 Reeksen, SNELLERE HNV-Reeksen, de Reeksen van AEROQUIP FD45 en de Reeksen van HANSEN HK.
Prestaties: Testvloeistof: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa
Lsq-S2 Reeks (1/4“, 3/8“, 1/2“, 3/4“, 1“)
Contactdoos
| ISO | PARTNO. | LS | ¢D | HEX1 | A | T |
| 5 | Lsq-s2-01SF | 48 | 24 | 17 | 9.5 | G1/8 NPT1/8 |
| 6.3 | Lsq-s2-02SF | 58 | 28.5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-s2-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | Lsq-s2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1/2 NPT1/2 |
| 20 | Lsq-s2-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | Lsq-s2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
Stop
| ISO | PARTNO. | L.P. | D | C | HEX2 | A | T |
| 5 | Lsq-s2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1/8 NPT1/8 |
| 6.3 | Lsq-s2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-s2-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | Lsq-s2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1/2 NPT1/2 |
| 20 | Lsq-s2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | Lsq-s2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1“ NPT1“ |
Gekoppeld
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 5 | Lsq-s2-01 | 58.5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6.3 | Lsq-s2-02 | 72 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | Lsq-s2-03 | 80.5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | Lsq-s2-04 | 93.5 | 44.5 | 28.5 | 28.5 | G1/2 NPT1/2 |
| 20 | Lsq-s2-06 | 112.5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | Lsq-s2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
