Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-S2
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Norm: |
ISO 7241-1 reeks „B“, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/8 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Norm: |
ISO 7241-1 reeks „B“, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/8 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Lsq-S2, Hydraulische Schakelaar, Uitwisseling: ISO 7241-1 reeks „B“
Descripton:

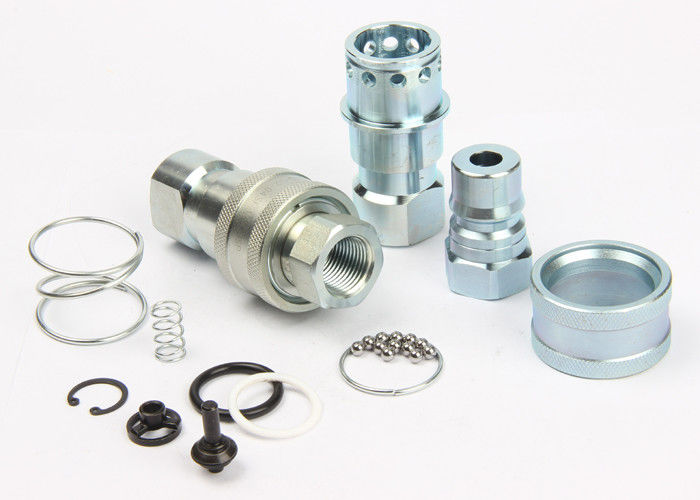

Lsq-S2 sluit Type Hydraulische Snelle Koppeling (Staal)
Toepassingen: Lsq-S2 de koppelingen, worden gebruikt over het spectrum van hydraulische toepassingen. Dit Dubbel sloot koppelingen af kan overal worden gevonden die de vloeibare overdrachtlijnen moeten en worden losgemaakt voor verrichting of onderhoud van materiaal worden verbonden, en een verlies van vloeistof is undesirable.LSQ-S2 wordt gebruikt in bouwquipment, Bosbouwmateriaal, landbouwmachines, oliehulpmiddelen, Oliemateriaal, staalfabriekmachines, en andere veeleisende hydraulische toepassingen.
Specificaties
| Lichaamsgrootte (binnen) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Geschatte Druk (psi) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Geschatte Stroom (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Temperatuurwaaier | -20℃ aan +120℃ | |||||
| Verbindingsmateriaal | NBR | |||||
Lsq-S2 de Reekskoppelingen komen voor:
• De schotelklep met elastomeerverbinding verstrekt het maximum verzegelen van de koppelingen wanneer losgemaakt.
• De vorm van interne delen wordt ontworpen om onstuimigheid en drukdaling te verminderen.
• Compact slank ontwerp.
• Eenvoudig te gebruiken.
• Lsq-S2 de reeks is met de norm van ISO 7241-B in overeenstemming.
• Compatibel systeem met PARKER 60 Reeksen, SNELLERE HNV-Reeksen, de Reeksen van AEROQUIP FD45 en de Reeksen van HANSEN HK.
Prestaties: Testvloeistof: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa
Lsq-S2 Reeks (1/4“, 3/8“, 1/2“, 3/4“, 1“)
Contactdoos
| ISO | PARTNO. | LS | ¢D | HEX1 | A | T |
| 5 | Lsq-s2-01SF | 48 | 24 | 17 | 9.5 | G1/8 NPT1/8 |
| 6.3 | Lsq-s2-02SF | 58 | 28.5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-s2-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | Lsq-s2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1/2 NPT1/2 |
| 20 | Lsq-s2-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | Lsq-s2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
Stop
| ISO | PARTNO. | L.P. | D | C | HEX2 | A | T |
| 5 | Lsq-s2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1/8 NPT1/8 |
| 6.3 | Lsq-s2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-s2-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | Lsq-s2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1/2 NPT1/2 |
| 20 | Lsq-s2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | Lsq-s2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1“ NPT1“ |
Gekoppeld
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 5 | Lsq-s2-01 | 58.5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6.3 | Lsq-s2-02 | 72 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | Lsq-s2-03 | 80.5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | Lsq-s2-04 | 93.5 | 44.5 | 28.5 | 28.5 | G1/2 NPT1/2 |
| 20 | Lsq-s2-06 | 112.5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | Lsq-s2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
