Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-ISOA
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Standaard: |
ISO 7241-1 reeks „A“, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Standaard: |
ISO 7241-1 reeks „A“, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |

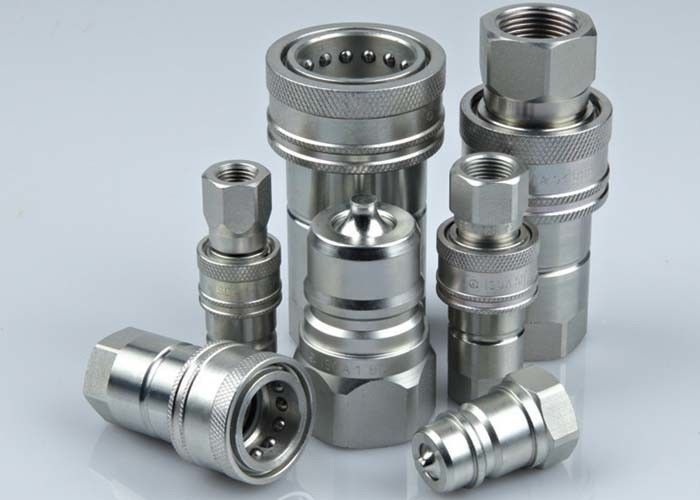

Lsq-ISOA Hydraulische Koppelingen in ISO een Koolstofstaal, Chrome Drie
Descripton:
LSQ-ISOA SLUIT TYPE HYDRAULISCHE SNELLE KOPPELING ((NIEUW) STAAL)
Toepassingen: De Reeksen lsq-ISOA brengen aan de industrie een bewezen ontwerp voor gebruik op bouwmateriaal, bosbouwmateriaal, landbouwmachines, oliehulpmiddelen, de staalfabriekmachines van het oliemateriaal, en andere veeleisende hydraulische toepassingen.
Specificaties:
| Lichaamsgrootte (binnen) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Geschatte Druk (psi) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Geschatte Stroom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperatuurwaaier (normverbindingen) | -20℃to+120℃ | ||||
| Standaardverbindingsmateriaal | NBR |
Lsq-ISOA de Reekskoppelingen komen voor:
·Het nieuwe klepontwerp, het kan weerstand van hoge stroom en de druk van impuls beschadigen dat verstrekkend geavanceerde prestaties.
·Beschikbare schotelkleppen om ontkoppelde lekkage te verhinderen.
·Schotelkleppen open wanneer automatisch gekoppeld, binnen geschatte werkdruk, om de stroom expeditely te houden.
·De kritieke delen worden vaste vorm gegeven voor duurzaamheid.
·Samen houdt het betrouwbare bal-sluitend mechanisme de het koppelen helften.
·De contactdoos en de stop zijn precisie van stevige barvoorraad die machinaal wordt bewerkt.
·Nieuw Chrome die behandeling plateren verstrekt geavanceerde antiroestprestaties
·Lsq-ISOA de reeks is met de norm van ISO 7241-a in overeenstemming
·Compatibel systeem met PARKER 6600 Reeksen, SNELLERE ANV-Reeks, AEROQUIP 5600 Reeksen en HANSEN Ha 15000 Reeksen
| ISO | PARTNO. | LS | ΦD | HEX1 | A | T |
| 6.3 | Lsq-isoa-02SF | 50 | Φ26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-isoa-03SF | 57.1 | Φ31.5 | 22 | 16 | G3/8 NPT3/8 |
| 12.5 | Lsq-isoa-04SF | 66 | Φ38.5 | 27 | 18 | G1/2 NPT1/2 |
| 20 | Lsq-isoa-06SF | 82.5 | Φ48 | 34 | 20.5 | G3/4 NPT3/4 |
| 25 | Lsq-isoa-08SF | 100 | Φ58 | 41 | 20.5 | G1 NPT1 |
| ISO | PARTNO. | L.P. | D | C | HEX2 | A | T |
| 6.3 | Lsq-isoa-02PF | 38.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-isoa-03PF | 39 | 17.3 | 19 | 22 | 16 | G3/8 NPT3/8 |
| 12.5 | Lsq-isoa-04PF | 44 | 20.5 | 29 | 27 | 18 | G1/2 NPT1/2 |
| 20 | Lsq-isoa-06PF | 55 | 29 | 29 | 34 | 20.5 | G3/4 NPT3/4 |
| 25 | Lsq-isoa-08PF | 66 | 34.3 | 35 | 41 | 20.5 | G1 NPT1 |
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 6.3 | Lsq-isoa-02 | 74.2 | Φ26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | Lsq-isoa-03 | 78.5 | Φ31.5 | 22 | 22 | G3/8 NPT3/8 |
| 12.5 | Lsq-isoa-04 | 88.2 | Φ38.5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | Lsq-isoa-06 | 110.4 | Φ48 | 34 | 34 | G3/4 NPT3/4 |
| 25 | Lsq-isoa-08 | 132.9 | Φ56 | 41 | 41 |
G1 NPT1 |
