Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-S4
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Norm: |
ISO 5675 reeksen, kogelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Norm: |
ISO 5675 reeksen, kogelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |

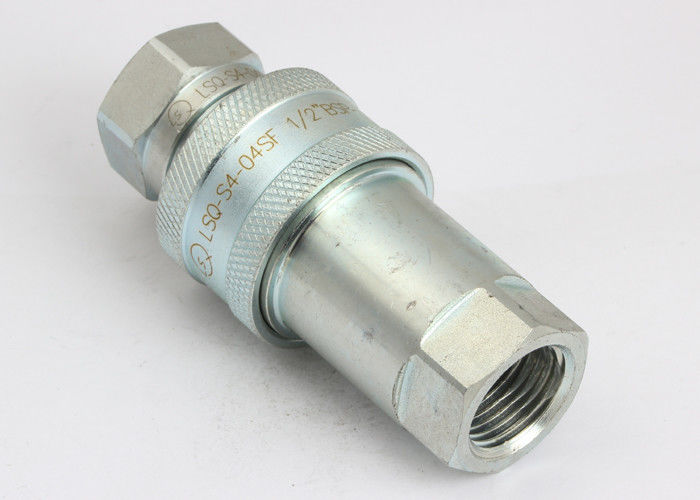

Lsq-S4, ISO5675, Kogelkleptype Hydraulische verbindt Snel Koppelingen in Koolstofstaal, Chrome Drie
Descripton:
Lsq-S4 typen de Kogelkleppen Hydraulische Snelle Koppeling (Staal)
Toepassingen: „Lsq-S4“ is een reeks van kogelklep snelle die koppelingen, in koolstofstaal met geplateerd zink wordt vervaardigd
oppervlaktebehandeling. Gebaseerd op het goed die weerstand van de kogelkleppen dragen, worden de koppelingen „lsq-S4“ gebruikt hoofdzakelijk in landbouwtoepassingen. De 1/2 grootte zal withinternational standaardiso 7241-1 „A“ uitwisselen.
Specificaties:
| Lichaamsgrootte (binnen) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Geschatte Druk (psi) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Geschatte Stroom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperatuurwaaier (normverbindingen) | -20℃ aan +120℃ | ||||
| Standaardverbindingsmateriaal | NBR | ||||
Lsq-S4 Eigenschappen:
1. Beschikbare schotelkleppen om ontkoppelde lekkage te verhinderen.
2. Kogelkleppen beschikbaar voor ruwe betrouwbaarheid in op zwaar werk berekende hydraulische toepassingen binnen geschatte werkdruk.
3. Hard, worden de ballen van de chroomlegering gebruikt voor klep, wordt het geladen op de klepzetel door de lentes.
4. De klep verstrekt een metal-to-metal verbinding tussen de bal en de gemunte zetel.
5. De kritieke delen worden vaste vorm gegeven voor duurzaamheid.
6. Samen houdt het betrouwbare bal-sluitend mechanisme de het koppelen helften.
7. De contactdoos en de stop zijn precisie van stevige barvoorraad die machinaal wordt bewerkt.
8. Lsq-S4 de reeks is met de norm van ISO5675 in overeenstemming.
9. Compatibel systeem met PARKER 4000 Reeksen en SNELLERE NV/NS-Reeksen.
Prestaties: Testvloeistof: Olie-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Lsq-S4 Reeks (1/4“, 3/8“, 1/2“, 3/4“, 1“)
Contactdoos
| ISO | PARTNO. | LS | ¢D | HEX1 | A | T |
| 6.3 | Lsq-s4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | Lsq-s4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | Lsq-s4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | Lsq-s4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF (E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | Lsq-s4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| Nota: Lsq-s4-06SF SNELLERE uitwisseling de uitwisseling, van lsq-s4-06SF (E) Parker | ||||||
Stop
| ISO | PARTNO. | L.P. | D | C | HEX2 | A | T |
| 6.3 | Lsq-s4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | Lsq-s4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | Lsq-s4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | Lsq-s4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF (E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | Lsq-s4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1“ NPT1“ |
| Nota: Lsq-s4-06SF SNELLERE uitwisseling de uitwisseling, van lsq-s4-06SF (E) Parker | |||||||
Koppelingsmontage
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 6.3 | Lsq-s4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | Lsq-s4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | Lsq-s4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | Lsq-s4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 (E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | Lsq-s4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| Nota: Lsq-s4-06SF SNELLERE uitwisseling de uitwisseling, van lsq-s4-06SF (E) Parker | ||||||
