Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-S7
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Norm: |
Compatibel systeem met cuplareeks van NITTO HSP, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Norm: |
Compatibel systeem met cuplareeks van NITTO HSP, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |

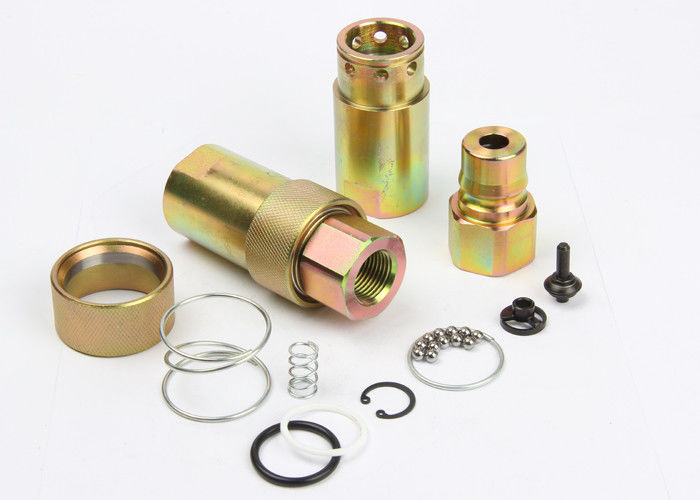

Lsq-S7, het Type van Nitto HSP Cupla, het Hydraulische Snelle Koolstofstaal van Versiekoppelingen
Descripton:
Lsq-S7 sluit type hydraulische snelle koppeling (staal)
Toepassingen: De Reeksen lsq-S7 brengen aan de industrie een bewezen ontwerp voor gebruik op bouwmateriaal, bosbouwmateriaal, landbouwmachines, oliehulpmiddelen, staalfabriekmachines, en andere veeleisende hydraulische toepassingen.
Specificaties
| Lichaamsgrootte (binnen) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Geschatte Druk (psi) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Geschatte Stroom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperatuurwaaier (normverbindingen) | -20℃ aan +100℃ | ||||
| Standaardverbindingsmateriaal | NBR | ||||
Lsq-S7 de Reekskoppelingen komen voor:
1.Poppet beschikbare kleppen om ontkoppelde lekkage te verhinderen.
2.Poppet kleppen open wanneer automatisch gekoppeld, binnen geschatte werkdruk, om de stroom expeditely te houden.
3.Critical de delen worden vaste vorm gegeven voor duurzaamheid.
4.Dependable-het bal-sluitend mechanisme houdt samen de het koppelen helften.
5.Socket en die de stop is precisie van stevige barvoorraad machinaal wordt bewerkt.
6.Compatible met de koppelingsreeks van NITTO HSP.
Hoe te TE GEBRUIKEN:
1, alvorens schoon te verbinden de het koppelen delen van de koppelingen om verontreiniging in de kring te vermijden.
2, aan de rug van de paartrekkracht de koker van de vrouwelijke koppeling, richten het wijfje op de mannelijke koppeling
en duw in andere tot de beide helften volledig worden verbonden en de koker vrijgeven.
3, om trekkrachtrug te ontkoppelen de koker van de vrouwelijke koppeling, trekken de het koppelen helft terug.
Prestaties: Testvloeistof: Olie-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Lsq-S7 reeks (1/4“, 3/8“, 1/2“, 3/4“, 1“)
Contactdoos
| PARTNO. | LS | ¢D | HEX1 | A | T |
| Lsq-s7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1/4 NPT1/4 |
| Lsq-s7-03SF | 60.4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| Lsq-s7-04SF | 72 | 43.5 | 35 | 18 | G1/2 NPT1/2 |
| Lsq-s7-06SF | 72 | 43.5 | 35 | 18 | G3/4 NPT3/4 |
| Lsq-s7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
Stop
| PARTNO. | L.P. | C | HEX2 | A | T |
| Lsq-s7-02PF | 36 | 17.5 | 19 | 12 | G1/4 NPT1/4 |
| Lsq-s7-03PF | 38 | 22.5 | 23 | 13 | G3/8 NPT3/8 |
| Lsq-s7-04PF | 50 | 27.5 | 32 | 16 | G1/2 NPT1/2 |
| Lsq-s7-06PF | 50 | 27.5 | 32 | 18 | G3/4 NPT3/4 |
| Lsq-s7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Koppelingsmontage
| PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| Lsq-s7-02 | 72.5 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| Lsq-s7-03 | 76.5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| Lsq-s7-04 | 95 | 43.5 | 35 | 32 | G1/2 NPT1/2 |
| Lsq-s7-06 | 95 | 43.5 | 35 | 32 | G3/4 NPT3/4 |
| Lsq-s7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
