Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-S8
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Standaard: |
ISO 7241-1 reeks „B“, schotelklep |
Wp: |
Werkdruk aan 1.000 psi (69 bar) |
Materiaal: |
met een gewicht van niet meer dan 10 kg |
Grootte: |
1/4 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Standaard: |
ISO 7241-1 reeks „B“, schotelklep |
Wp: |
Werkdruk aan 1.000 psi (69 bar) |
Materiaal: |
met een gewicht van niet meer dan 10 kg |
Grootte: |
1/4 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |

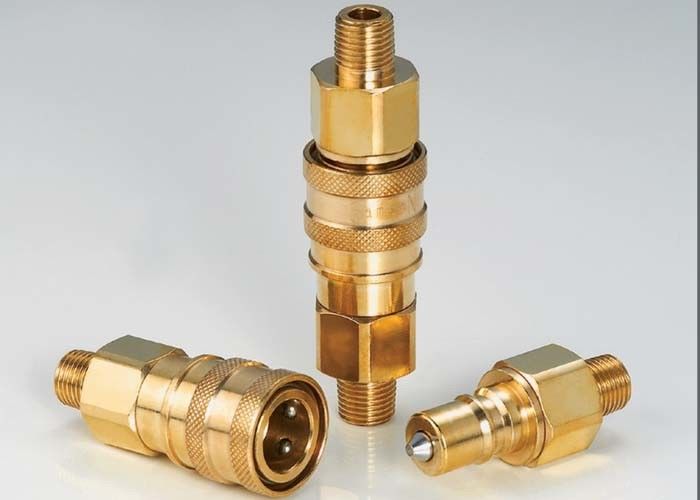

Lsq-S8, Hydraulische Koppelingen iso7241-B in Mannelijke Draad, Messing
Descripton:
Lsq-S8 de pneumatische en hydraulische snelle koppeling van middelgroot-druk hoge prestaties (MESSING)
Toepassingen: Lsq-S8 de koppelingen, worden gebruikt over het spectrum van hydraulische toepassingen, kunnen Deze Dubbel Afgesloten koppelingen overal worden gevonden die de vloeibare overdrachtlijnen moeten en worden losgemaakt voor verrichting of onderhoud van materiaal worden verbonden, en een verlies van vloeistof is undesirable.LSQ-S8 wordt gebruikt op bouwmateriaal, bosbouwmateriaal, Landbouwmachines, oliehulpmiddelen, staalfabriekmachines, en andere veeleisende hydraulische toepassingen.
Specificaties
| Lichaamsgrootte (binnen) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Geschatte Druk (psi) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Geschatte Stroom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperatuurwaaier | -20℃ aan +120℃ | ||||
| Het materiaal van de Standerverbinding | NBR | ||||
Lsq-S8 de Reekskoppelingen komen voor:
1. Beschikbare schotelkleppen om ontkoppelde lekkage te verhinderen.
2. Schotelkleppen open wanneer automatisch gekoppeld, binnen geschatte werkdruk, om de stroom expeditely te houden.
3. Samen houdt het betrouwbare bal-sluitend mechanisme de het koppelen helften.
4. De contactdoos en de stop zijn precisie van stevige barvoorraad die machinaal wordt bewerkt.
5. Lsq-S8 de reeks is met de norm van ISO 7241-B in overeenstemming.
6. Compatibel systeem met PARKER 60 Reeksen, SNELLERE HNV-Reeksen, de Reeksen van AEROQUIP FD45 en de Reeksen van HANSEN HK
| ISO | PARTNO. | LS | ¢D | HEX1 | A | T |
| 6.3 | Lsq-s8-02SM | 62.5 | 27 | 22 | 13 | ZG1/4 NPT1/4 |
| 10 | Lsq-s8-03SM | 68.5 | 35 | 27 | 13 | ZG3/8 NPT3/8 |
| 12.5 | Lsq-s8-04SM | 77.5 | 45 | 30 | 16 | ZG1/2 NPT1/2 |
| 20 | Lsq-s8-06SM | 93.5 | 54 | 36 | 18 | ZG3/4 NPT3/4 |
| 25 | Lsq-s8-08SM | 98 | 64.5 | 41 | 20 |
ZG1 NPT1 |
| ISO | PARTNO. | L.P. | D | C | HEX2 | A | T |
| 6.3 | Lsq-s8-02PM | 53 | 14.2 | 22.5 | 22 | 13 | ZG1/4 NPT1/4 |
| 10 | Lsq-s8-03PM | 55.5 | 19 | 25 | 27 | 13 | ZG3/8 NPT3/8 |
| 12.5 | Lsq-s8-04PM | 64.5 | 23.5 | 28 | 30 | 16 | ZG1/2 NPT1/2 |
| 20 | Lsq-s8-06PM | 74.5 | 31.4 | 36 | 36 | 18 | ZG3/4 NPT3/4 |
| 25 | Lsq-s8-08SM | 78 | 37.8 | 40 | 41 | 20 | ZG1 NPT1 |
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 6.3 | Lsq-s8-02 | 94 | 27 | 22 | 22 | ZG1/4 NPT1/4 |
| 10 | Lsq-s8-03 | 99 | 35 | 27 | 27 | ZG3/8 NPT3/8 |
| 12.5 | Lsq-s8-04 | 115.5 | 45 | 30 | 30 | ZG1/2 NPT1/2 |
| 20 | Lsq-s8-06 | 133 | 54 | 36 | 36 | ZG3/4 NPT3/4 |
| 25 | Lsq-s8-08 | 136.5 | 64.5 | 41 | 41 | ZG1 NPT1 |
