Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: KZF
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Standaard: |
ISO 7241-1 reeks „B“, schotelklep |
Wp: |
Werkdruk aan 1.000 psi (69 bar) |
Materiaal: |
Roestvrij staal |
Grootte: |
1/8 ' - 2 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Standaard: |
ISO 7241-1 reeks „B“, schotelklep |
Wp: |
Werkdruk aan 1.000 psi (69 bar) |
Materiaal: |
Roestvrij staal |
Grootte: |
1/8 ' - 2 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |

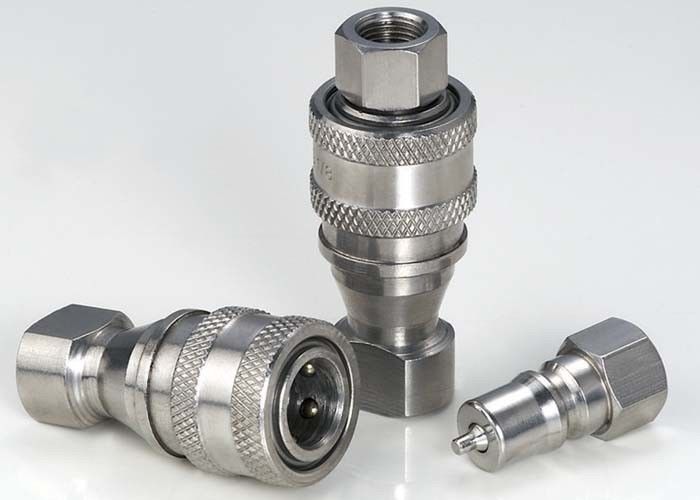

KZF, ISO7241-B Hydraulische koppelingen in FeMale draad, roestvrij staal SS304
Beschrijving:
KZF dicht type hydraulische snelkoppeling (roestvrij staal 304)
KZF-koppelingen worden gebruikt in het hele spectrum van hydraulische toepassingen.Deze dubbele afsluiting koppelingen kunnen worden gevonden overal waar vloeistof overdracht lijnen moeten worden aangesloten en losgekoppeld voor de werking of het onderhoud van apparatuurKZF koppelingen worden ook gebruikt met chemicaliën, water, stoom en sommige gassen.
Specificaties
| Lichaamsgrootte (in) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 ((1/4) | 1 ((1/2) | 2 |
| Nominale druk (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Nominale stroom ((GPM)) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Temperatuurbereik (std-zegels) | -20°C tot +120°C | ||||||||
| Standaard afdichtingsmateriaal | VITON | ||||||||
KZF-serie koppelingen:
1. poppetventielen beschikbaar om ontkoppeld lek te voorkomen.
2De poppetventielen openen zich automatisch bij koppeling, binnen de nominale werkdruk, om de stroom snel te houden.
3Een betrouwbaar bal-vergrendelingsmechanisme houdt de paringshelften bij elkaar.
4De stopcontact en de stopcontact zijn met precisie bewerkt uit massief staafmateriaal.
5. KZF-serie voldoet aan de norm van ISO 7241-B
6. Compatibel met PARKER 60 serie, FASTER HNV serie, AEROQUIP FD45 serie en HANSEN HK serie.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Sluiting
| ISO | - Dat is niet waar. | LS | ¢ D | HEX1 | Een | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Opmerking: Alleen de maten 01 tot en met 08 voldoen aan de norm van ISO 7241-B | ||||||
Steek
| ISO | - Dat is niet waar. | LP | d | C | HEX2 | Een | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Opmerking: Alleen de maten 01 tot en met 08 voldoen aan de norm van ISO 7241-B | |||||||
Koppelstukken
| ISO | Deel nr. | L | ¢ D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Opmerking: Alleen de maten 01 tot en met 08 voldoen aan de norm van ISO 7241-B | ||||||
