Norm: | ISO 5675 reeksen, kogelklep | Wp: | Werkdruk aan 5.000 psi (345 bar) |
---|---|---|---|
Materiaal: | Koolstofstaal | Grootte: | 1/4 ' - 1 ' |
Draad: | BSPP, BSPT, NPT, NPTF, SAE | Verbinding: | Sluitenballen |
Hoog licht: | hydraulische snelle koppeling,de hydraulische lijn verbindt snel |

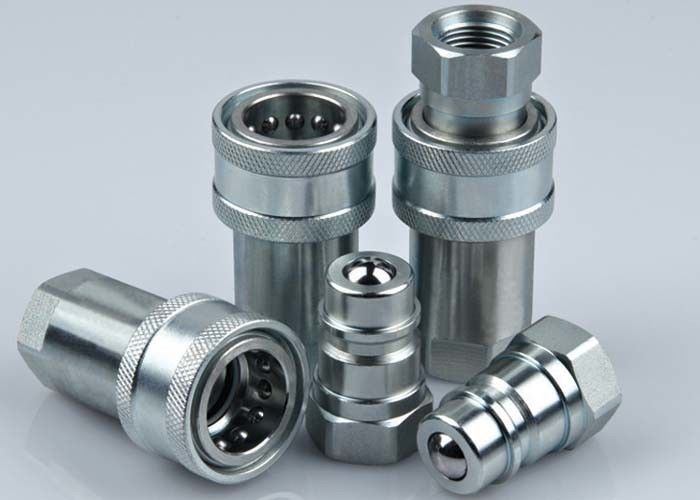

Lsq-S4, ISO5675, Kogelkleptype Hydraulische Koppelingen in Koolstofstaal, Chrome Drie
Descripton:
Lsq-S4 typen de Kogelkleppen Hydraulische Snelle Koppeling (Staal)
Toepassingen: De Reeks lsq-S4 brengt aan de industrie een bewezen ontwerp voor gebruik op bouwmateriaal, bosbouwmateriaal, landbouwmachines, oliehulpmiddelen, staalfabriekmachines, en andere veeleisende hydraulische toepassingen.
Specificaties:
Lichaamsgrootte (binnen) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Geschatte Druk (psi) | 5000 | 4000 | 4000 | 3000 | 3000 |
Geschatte Stroom (GPM) | 3 | 6 | 12 | 28 | 50 |
Temperatuurwaaier (normverbindingen) | -20℃ aan +120℃ | ||||
Standaardverbindingsmateriaal | NBR |
Lsq-S4 Eigenschappen:
1. Beschikbare schotelkleppen om ontkoppelde lekkage te verhinderen.
2. Kogelkleppen beschikbaar voor ruwe betrouwbaarheid in op zwaar werk berekende hydraulische toepassingen binnen geschatte werkdruk.
3. Hard, worden de ballen van de chroomlegering gebruikt voor klep, wordt het geladen op de klepzetel door de lentes.
4. De klep verstrekt een metal-to-metal verbinding tussen de bal en de gemunte zetel.
5. De kritieke delen worden vaste vorm gegeven voor duurzaamheid.
6. Samen houdt het betrouwbare bal-sluitend mechanisme de het koppelen helften.
7. De contactdoos en de stop zijn precisie van stevige barvoorraad die machinaal wordt bewerkt.
8. Lsq-S4 de reeks is met de norm van ISO5675 in overeenstemming.
9. Compatibel systeem met PARKER 4000 Reeksen en SNELLERE NV/NS-Reeksen.
Prestaties: Testvloeistof: Olie-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Lsq-S4 Reeks (1/4“, 3/8“, 1/2“, 3/4“, 1“)
Contactdoos
ISO | PARTNO. | LS | ¢D | HEX1 | A | T |
6.3 | Lsq-s4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
10 | Lsq-s4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
12.5 | Lsq-s4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
20 | Lsq-s4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
20 | LSQ-S4-06SF (E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
25 | Lsq-s4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
Nota: Lsq-s4-06SF SNELLERE uitwisseling de uitwisseling, van lsq-s4-06SF (E) Parker |
Stop
ISO | PARTNO. | L.P. | D | C | HEX2 | A | T |
6.3 | Lsq-s4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
10 | Lsq-s4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
12.5 | Lsq-s4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
20 | Lsq-s4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
20 | LSQ-S4-06PF (E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
25 | Lsq-s4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1“ NPT1“ |
Nota: Lsq-s4-06SF SNELLERE uitwisseling de uitwisseling, van lsq-s4-06SF (E) Parker |
Koppelingsmontage
ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
6.3 | Lsq-s4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
10 | Lsq-s4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
12.5 | Lsq-s4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
20 | Lsq-s4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
20 | LSQ-S4-06 (E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
25 | Lsq-s4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
Nota: Lsq-s4-06SF SNELLERE uitwisseling de uitwisseling, van lsq-s4-06SF (E) Parker |
