Norm: | ISO 5675 reeksen, schotelklep | Wp: | Werkdruk aan 5.000 psi (345 bar) |
---|---|---|---|
Materiaal: | Koolstofstaal | Grootte: | 1/4 ' - 1 ' |
Draad: | BSPP, BSPT, NPT, NPTF, SAE | Verbinding: | Sluitenballen |
Hoog licht: | hydraulische snelle koppeling,de hydraulische lijn verbindt snel |

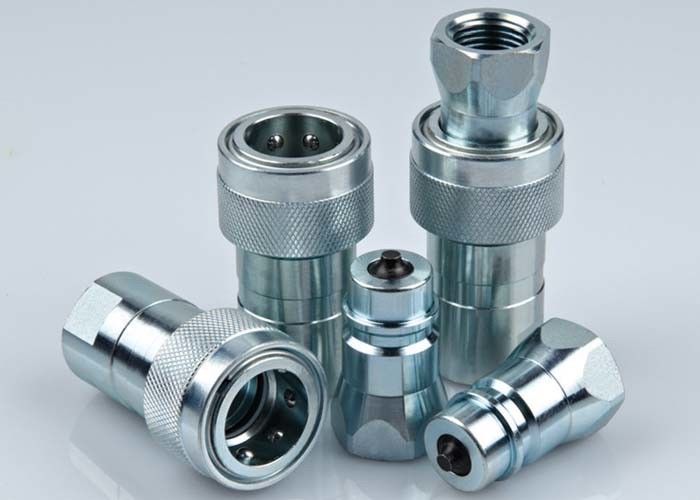

Lsq-PK, ISO5675, Schotelkleptype Hydraulische Koppelingen in Koolstofstaal, Chrome Drie
Descripton:
Lsq-PK Dichte Type Hydraulische Snelle Koppeling (Staal)
Toepassingen: De Reeks lsq-PK brengt aan de industrie een bewezen ontwerp voor gebruik op bouwmateriaal, bosbouwmateriaal, landbouwmachines, oliehulpmiddelen, staalfabriekmachines, en andere veeleisende hydraulische toepassingen.
Specificaties:
Lichaamsgrootte (binnen) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Geschatte Druk (psi) | 5000 | 4000 | 4000 | 3000 | 3000 |
Geschatte Stroom (GPM) | 3 | 6 | 12 | 28 | 50 |
Temperatuurwaaier (normverbindingen) | -20℃ aan +120℃ | ||||
Standaardverbindingsmateriaal | NBR |
Lsq-PK de Reekskoppelingen komen voor:
1. Beschikbare schotelkleppen om ontkoppelde lekkage te verhinderen.
2. Schotelkleppen open wanneer automatisch gekoppeld, binnen geschatte werkdruk, om de stroom expeditely te houden.
3. De kritieke delen worden vaste vorm gegeven voor duurzaamheid.
4. Samen houdt het betrouwbare bal-sluitend mechanisme de het koppelen helften.
5. De contactdoos en de stop zijn precisie van stevige barvoorraad die machinaal wordt bewerkt.
6. Lsq-PK de reeks is met de norm van ISO5675 in overeenstemming.
7. Compatibel systeem met PARKER 4000 Reeksen en SNELLERE NV/NS-Reeksen
Prestaties: Testvloeistof: Olie-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Lsq-PK Reeks (1/4“, 3/8“, 1/2“, 3/4“, 1“)
Contactdoos
ISO | PARTNO. | LS | ¢D | HEX1 | A | T |
6.3 | Lsq-pk-02SF | 55.5 | 27.6 | 22.2 | 12.5 | G1/4 NPT1/4 |
10 | Lsq-pk-03SF | 60.5 | 34 | 24 | 13 | G3/8 NPT3/8 |
12.5 | Lsq-pk-04SF | 68 | 38 | 27 | 16 | G1/2 NPT1/2 |
20 | Lsq-pk-06SF | 83 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
20 | LSQ-PK-06SF (E) | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
25 | Lsq-pk-08SF | 97.5 | 56.2 | 41 | 21 | G1 NPT1 |
Nota: DE UITWISSELING VAN LSQ-PK-06SF PARKER, (E) SNELLER) UITWISSELING LSQ-PK-06SF |
Stop
ISO | PARTNO. | L.P. | D | C | HEX2 | A | T | |
6.3 | Lsq-pk-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 | |
10 | Lsq-pk-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 | |
12.5 | Lsq-pk-04PF | 46 | 20.5 | 29 | 27 | 18 | G1/2 NPT1/2 | |
20 | Lsq-pk-06PF | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 | |
20 | LSQ-PK-06PF (E) | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 | |
25 | Lsq-pk-08PF | 64 | 31.3 | 34 | 41 | 21 | G1“ NPT1“ | |
Nota: DE UITWISSELING VAN LSQ-PK-06PF PARKER, (E) SNELLER) UITWISSELING LSQ-PK-06PF |
Gekoppeld
ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
6.3 | Lsq-pk-02 | 74.2 | 27.6 | 22.2 | 19 | G1/4 NPT1/4 |
10 | Lsq-pk-03 | 80.2 | 34 | 24 | 24 | G3/8 NPT3/8 |
12.5 | Lsq-pk-04 | 92.3 | 38.5 | 27 | 27 | G1/2 NPT1/2 |
20 | Lsq-pk-06 | 102.2 | 47.5 | 35 | 33.3 | G3/4 NPT3/4 |
20 | LSQ-PK-06 (E) | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
25 | Lsq-pk-08 | 128.8 | 56.2 | 41 | 41 | G1 NPT1 |
Nota: Lsq-pk-06 PARKER uitwisseling, (e) SNELLER) uitwisseling lsq-pk-06 |
