Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-S7
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten.
Levertijd: binnen 30 dagen of vanaf de eis van klanten.
Levering vermogen: 50,000pcs/day, die de capaciteit van de assemblageworkshop overeenstemmen
Standaard: |
Compatibel systeem met cuplareeks van NITTO HSP, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Standaard: |
Compatibel systeem met cuplareeks van NITTO HSP, schotelklep |
Wp: |
Werkdruk aan 5.000 psi (345 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/4 ' - 1 ' |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |

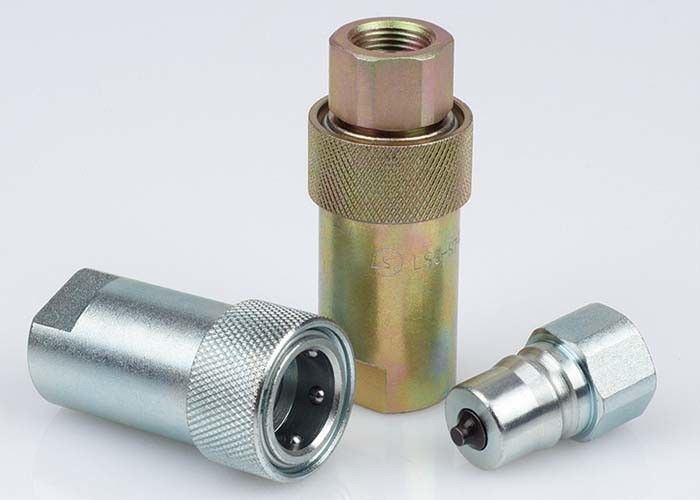

Cuplatype van lsq-S7 Nitto HSP, Hydraulische Koppelingen in Koolstofstaal, Chrome Drie
Descripton:
Lsq-S7 sluit type hydraulische snelle koppeling (staal)
Toepassingen: De Reeksen lsq-S7 brengen aan de industrie een bewezen ontwerp voor gebruik op bouwmateriaal, bosbouwmateriaal, landbouwmachines, oliehulpmiddelen, staalfabriekmachines, en andere veeleisende hydraulische toepassingen.
Specificaties
| Lichaamsgrootte (binnen) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Geschatte Druk (psi) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Geschatte Stroom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperatuurwaaier (normverbindingen) | -20℃ aan +100℃ | ||||
| Standaardverbindingsmateriaal | NBR | ||||
Lsq-S7 de Reekskoppelingen komen voor:
1. Beschikbare schotelkleppen om ontkoppelde lekkage te verhinderen.
2. Schotelkleppen open wanneer automatisch gekoppeld, binnen geschatte werkdruk, om de stroom expeditely te houden.
3. De kritieke delen worden vaste vorm gegeven voor duurzaamheid.
4. Samen houdt het betrouwbare bal-sluitend mechanisme de het koppelen helften.
5. De contactdoos en de stop zijn precisie van stevige barvoorraad die machinaal wordt bewerkt.
6. Compatibel systeem met de koppelingsreeks van NITTO HSP.
Prestaties: Testvloeistof: Olie-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Lsq-S7 reeks (1/4“, 3/8“, 1/2“, 3/4“, 1“)
Contactdoos
| PARTNO. | LS | ¢D | HEX1 | A | T |
| Lsq-s7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1/4 NPT1/4 |
| Lsq-s7-03SF | 60.4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| Lsq-s7-04SF | 72 | 43.5 | 35 | 18 | G1/2 NPT1/2 |
| Lsq-s7-06SF | 72 | 43.5 | 35 | 18 | G3/4 NPT3/4 |
| Lsq-s7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
Stop
| PARTNO. | L.P. | C | HEX2 | A | T |
| Lsq-s7-02PF | 36 | 17.5 | 19 | 12 | G1/4 NPT1/4 |
| Lsq-s7-03PF | 38 | 22.5 | 23 | 13 | G3/8 NPT3/8 |
| Lsq-s7-04PF | 50 | 27.5 | 32 | 16 | G1/2 NPT1/2 |
| Lsq-s7-06PF | 50 | 27.5 | 32 | 18 | G3/4 NPT3/4 |
| Lsq-s7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Koppelingsmontage
| PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| Lsq-s7-02 | 72.5 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| Lsq-s7-03 | 76.5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| Lsq-s7-04 | 95 | 43.5 | 35 | 32 | G1/2 NPT1/2 |
| Lsq-s7-06 | 95 | 43.5 | 35 | 32 | G3/4 NPT3/4 |
| Lsq-s7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
