Productgegevens
Plaats van herkomst: Ningbo, China (Vasteland)
Merknaam: SONGQIAO
Modelnummer: Lsq-TM
Betalings- en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: onderhandelbaar
Verpakking Details: standaard uitvoerend pakket of vanaf de verzoeken van klanten
Levertijd: binnen 30 dagen of vanaf de eis van klanten
Levering vermogen: 50.000 PCs/dag, die de capaciteit van de assemblageworkshop overeenstemmen
Norm: |
Compatibel systeem met TEMA-de Reeks van Th |
Wp: |
Werkdruk aan 3000psi (207 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/2"-1" |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |
Norm: |
Compatibel systeem met TEMA-de Reeks van Th |
Wp: |
Werkdruk aan 3000psi (207 bar) |
Materiaal: |
Koolstofstaal |
Grootte: |
1/2"-1" |
Draad: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbinding: |
Sluitenballen |

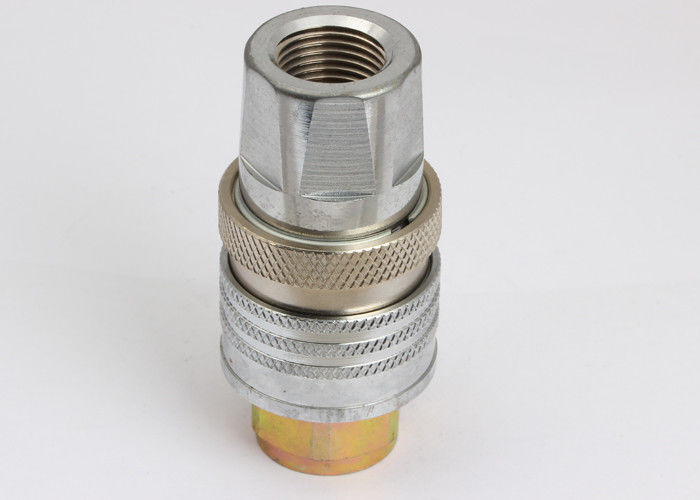

Lsq-TM, TEMA-het Type van Th, Hydraulische Snelle Koppelingen in Koolstofstaal, Chrome Drie
Descripton:
Lsq-TM dichte type hydraulische snelle koppeling (staal)
Toepassingen: De Reeks lsq-TM brengt aan de industrie een bewezen ontwerp voor gebruik op bouwmateriaal, bosbouwmateriaal, landbouwmachines, oliehulpmiddelen, staalfabriekmachines, en andere veeleisende hydraulische toepassingen.
Specificaties:
| Lichaamsgrootte (binnen) | 1/2 | 3/4 | 1 |
| Geschatte Druk (psi) | 3000 | 3000 | 3000 |
| Geschatte Stroom (GPM) | 12 | 28 | 50 |
| Temperatuurwaaier (normverbindingen) | -20℃ aan +120℃ | ||
| Standaardverbinding | NBR | ||
Lsq-TM de Reekskoppelingen komen voor:
1. Beschikbare schotelkleppen om ontkoppelde lekkage te verhinderen.
2. Schotelkleppen open wanneer automatisch gekoppeld, binnen geschatte werkdruk, om de stroom expeditely te houden.
3. De kritieke delen worden vaste vorm gegeven voor duurzaamheid.
4. Samen houdt het betrouwbare bal-sluitend mechanisme de het koppelen helften.
5. Gemept en die de stop is precisie van stevige barvoorraad machinaal wordt bewerkt.
6. Compatibel systeem met de Reeks van TEMA TH5000.
Hoe te TE GEBRUIKEN:
1. Alvorens schoon te verbinden de het koppelen delen van de koppelingen om verontreiniging in de kring te vermijden.
2. Om trekkrachtrug te koppelen richt de koker van de vrouwelijke koppeling, het wijfje op de mannelijke koppeling
en duw in andere tot de beide helften volledig worden verbonden en de koker vrijgeven.
3. Om trekkrachtrug te ontkoppelen trekt de koker van de vrouwelijke koppeling, de het koppelen helft terug.
Prestaties: Testvloeistof: Olie-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa
TPL-reeks (1/2“)
| PARTNO. | T | ¢D | HEX1 | HEX2 | L | LS | L.P. |
| Lsq-tm-04 | G1/2 | 40 | S30 | S27 | 83.4 | 66.7 | 41.5 |
| Lsq-tm-06 | G3/4 | 52 | S38.3 | S36 | 94.5 | 76.4 | 47 |
| Lsq-tm-08 | G1 | 62 | S45 | S45 | 113.8 | 92.4 |
56.5 |
