Markeren:

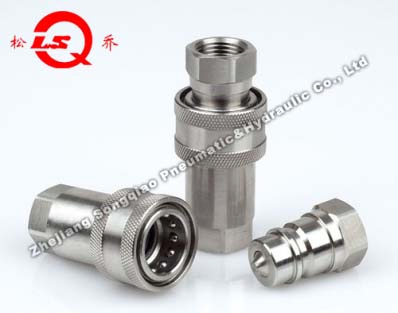

SS316 Hydraulische snelkoppeling van roestvrij staal
, Precisiebewerkte hydraulische snelkoppeling
, Hardened Duurzaamheid Snel loskoppeling
Model nr.: |
LSQ-S1-SS |
Maat: |
Van 1/4 'tot 2' |
Werkdrukken: |
Van 2000 psi tot 5000 psi |
Lichaamsgrootte: |
1/4, 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2 |
Nominale druk: |
2000, 2000, 1500, 1500, 1000, 1000, 1000, 1000 psi |
Nominale stroom: |
3, 6, 12, 28, 50, 88, 220, 240 gpm |
Temperatuurbereik: |
-20ºC tot +180ºC |
Standaard afdichtingsmateriaal: |
Viton |
ISO: |
6.3, 10, 12.5, 20, 25, 31.5, 40, 50 |
Threadtype: |
G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1, G1-1/4 NPT1-1/4, G1-1/2 NPT1-1/2, G2 NP |
Productiecapaciteit: |
10000 stuks/maand |
Materiaal: |
SS316 |
Poppet kleppen: |
Beschikbaar |
Ball-locking mechanisme: |
Betrouwbaar |
Machinaal bewerkte precisie: |
Ja |
SS316 Roestvrij staal Hydraulische snelkoppeling met een temperatuurbereik van -20 °C tot + 180 °C Precision Bewerkte voor geharde duurzaamheid
LSQ-S1-SS Sluitend type hydraulische snelkoppeling (SS316)
Productbeschrijving
LSQ-S1-SS CLOSE TYPE HYDRAULIC QUICK CUPLING (STAAL) (een systeem voor het opstellen van een snel koppel)
Toepassingen
De LSQ-S1-SS-serie biedt een bewezen ontwerp voor veeleisende hydraulische toepassingen, waaronder bouwmachines, bosbouwmachines, landbouwmachines, oliewerktuigen, olieapparatuur,en machines voor staalfabrieken.
| Lichaamsgrootte (in) |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
| Nominale druk (PSI) |
2000 |
2000 |
1500 |
1500 |
1000 |
1000 |
1000 |
1000 |
| Nominale doorstroming (GPM) |
3 |
6 |
12 |
28 |
50 |
88 |
220 |
240 |
Temperatuurbereik (std-dichtingen):-20°C tot +180°C
Standaard afdichting materiaal:VITON
Kenmerken van de LSQ-S1-SS-serie
- Poppetventielen voorkomen ongecoupled lekken
- Poppetventielen die automatisch openen wanneer ze binnen de nominale werkdruk zijn aangesloten voor een efficiënte doorstroming
- Critische onderdelen worden gehard voor duurzaamheid
- Betrouwbaar bal-vergrendelingsmechanisme houdt de paringshelften stevig bij elkaar
- met een breedte van niet meer dan 50 mm
- Voldoet aan de norm ISO7241-A
- Compatibel met de PARKER 6600-serie, FASTER ANV-serie, AEROQUIP 5600-serie en HANSEN HA 15000-serie
Technische specificaties - Socket
| ISO |
- Dat is niet waar. |
LS |
¢ D |
HEX1 |
Een |
T |
| 6.3 |
LSQ-S1-SS-02SF |
50 |
26 |
19 |
13 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03SF |
56 |
31.5 |
22 |
14 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-S1-SS-04SF |
66 |
38.5 |
27 |
16 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06SF |
80 |
48 |
34 |
18 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08SF |
94 |
56 |
41 |
21 |
G1 NPT1 |
| 31.5 |
LSQ-S1-SS-10SF |
117 |
69.5 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12SF |
133 |
84 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16SF |
165 |
99 |
75 |
26 |
G2 NPT2 |
Technische specificaties - Plug
| ISO |
- Dat is niet waar. |
LP |
d |
C |
HEX2 |
Een |
T |
| 6.3 |
LSQ-S1-SS-02PF |
35.5 |
11.8 |
15 |
19 |
13 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03PF |
36.5 |
17.3 |
21.4 |
22 |
14 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-S1-SS-04PF |
43.5 |
20.5 |
27 |
27 |
16 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06PF |
57 |
29 |
28 |
35 |
18 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08PF |
59.5 |
34.3 |
36 |
41 |
21 |
G1 NPT1 |
| 31.5 |
LSQ-S1-SS-10PF |
75 |
45 |
46 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12PF |
83.5 |
55 |
52 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16PF |
105 |
65 |
64 |
75 |
26 |
G2 NPT2 |
Technische specificaties - Volledige montage
| ISO |
- Dat is niet waar. |
L |
¢ D |
HEX1 |
HEX2 |
T |
| 6.3 |
LSQ-S1-SS-02 |
71 |
26 |
19 |
19 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03 |
75 |
31.5 |
22 |
22 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-S1-SS-04 |
88 |
38.5 |
27 |
27 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06 |
110 |
48 |
34 |
35 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08 |
119.5 |
56 |
41 |
41 |
G1 NPT1 |
| 31.5 |
LSQ-S1-SS-10 |
150 |
69.5 |
50 |
50 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12 |
167.5 |
84 |
60 |
60 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16 |
210.5 |
99 |
75 |
75 |
G2 NPT2 |
